ROHM采用自有的电路和器件技术“TDACC™”
开发出有助于安全工作和减少功率损耗的小型智能功率器件
通过替代机械继电器和MOSFET，实现汽车和工业设备市场所需的功能安全
2022年12月15日
全球知名半导体制造商ROHM（总部位于日本京都市）面向引擎控制单元和变速箱控制单元等车载电子系统、PLC（Programable Logic Controller）等工业设备，开发出40V耐压单通道和双通道输出的智能低边开关*1（Intelligent Power Device，以下简称IPD）“BV1LExxxEFJ-C / BM2LExxxFJ-C系列”，此次共推出8款产品。
近年来，在汽车和工业设备领域，围绕自动驾驶（自动化）的技术创新日新月异，对安全性的要求也越来越高。在进行设备开发时，必须考虑到如何在紧急情况下确保功能安全*2。传统上，通常采用机械继电器或MOSFET来执行电子电路的ON/OFF控制，但它们在系统故障时不具备相应的保护功能。从功能安全的角度来看，IPD具有保护功能，而且在寿命和可靠性方面也表现非常出色，因而得以日益普及，其市场规模正在不断扩大。针对市场对提升可靠性的需求，ROHM早在2014年就开始构建IPD专用工艺。此次通过进一步提高专用工艺的电流承载能力，并结合ROHM的模拟设计技术优势，打造了更广泛的产品阵容。
IPD不仅可以进行电子电路的ON/OFF控制，还内置有保护功能，可保护电路免受电气故障（异常时的过电流）的影响，有助于构建安全且可靠性高的系统。新产品配置在电机和照明等被控设备的下侧（接地侧）电路中，从电路结构方面看，具有可轻松替代机械继电器和MOSFET、易于设计的优点。

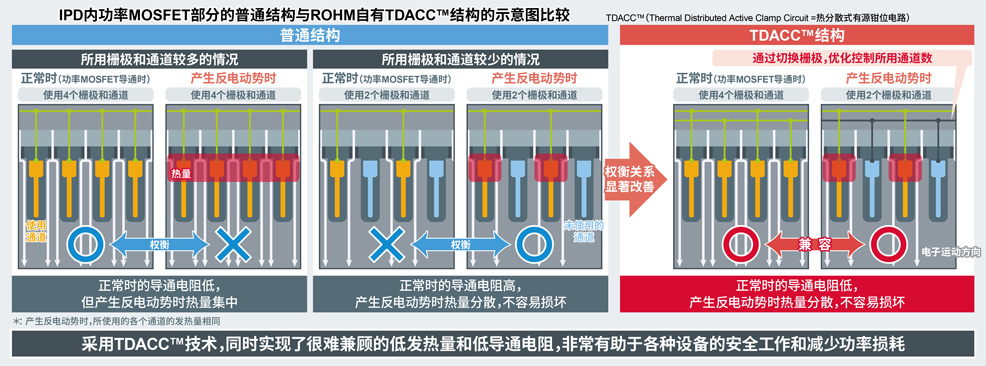

IPD内部的功率MOSFET部分在关断时会因反电动势*3而发热，新产品采用ROHM自有的电路和器件技术“TDACC™”*4，通过优化控制流过电流的通道数量，在保持小型封装的前提下抑制了发热量并实现了低导通电阻*5，这些特性在小型IPD中是很难同时兼顾的。这将非常有助于各种设备的安全运行和减少功率损耗。采用TDACC™技术可以进一步缩小封装，从而成功地实现了业界尚不多见的SOP-J8封装双通道输出40mΩ（导通电阻）的产品。单通道和双通道产品均有40、80、160、250mΩ多种导通电阻值可选，能够满足客户多样化的需求。另外，新产品的接触放电耐受能力（表示对过电流浪涌的耐受能力）也高于普通产品，这将有助于各种设备的安全工作。
新产品已于2022年10月开始暂以系列合计月产60万个（样品价格320日元/个，不含税）的规模投入量产。现已开始网售，可从Ameya360、Oneyac、Sekorm等电商平台购买。
未来，ROHM计划将采用TDACC™技术的IPD专用工艺进一步微细化，开发更低导通电阻、更小型、更多功能、更多通道的系列IPD产品，通过丰富的产品阵容为汽车和工业设备应用的安全、安心和节能贡献力量。
＜新产品与普通产品的接触放电耐受能力比较＞
＜ROHM的IPD产品阵容＞
＜新产品阵容＞
Tj=25℃
（Typ.）[mΩ]
[V]
电压
（Max.）[V]
[℃]
TDACC™
技术
安全功能类别
[mm]
5.5
＋150
FS supportive
HTSOP-J8
（4.9 × 6.0 × 1.00）
SOP-J8
（4.9 × 6.0 × 1.65）
* 表示这是面向车载领域开发的IC，支持功能安全相关的安全分析。
* 未来计划开发低边IPD（故障反馈、压摆率可调）、
高边IPD（双重故障反馈、电流感测、过电流打嗝模式工作、限流阈值可调类型）、以及采用TDACC™技术的新产品。
＜关于ComfySIL™品牌＞
ROHM面向要进行功能安全设计的客户等利益相关者推出了ComfySIL™品牌，旨在通过产品为社会系统的安全、安心与舒适做出贡献。
ComfySIL™适用于遵循ComfySIL™理念的功能安全产品，不仅包括汽车领域也涵盖工业设备领域的功能安全。
ComfySIL™特设网页：
https://www.rohm.com.cn/functional-safety
※ComfySIL™是ROHM Co., Ltd.的商标或注册商标。
＜应用示例＞
◇BCM（Body Control Module）、外饰灯和内饰灯、引擎、变速箱等车载电子设备
◇PLC（Programable Logic Controller）等工业设备
以及其他各种应用。
＜电商销售信息＞
开始销售时间：2022年12月起
电商平台：Ameya360、Oneyac、Sekorm
在其他电商平台也将逐步发售。
１枚起售
＜与普通开关的比较＞

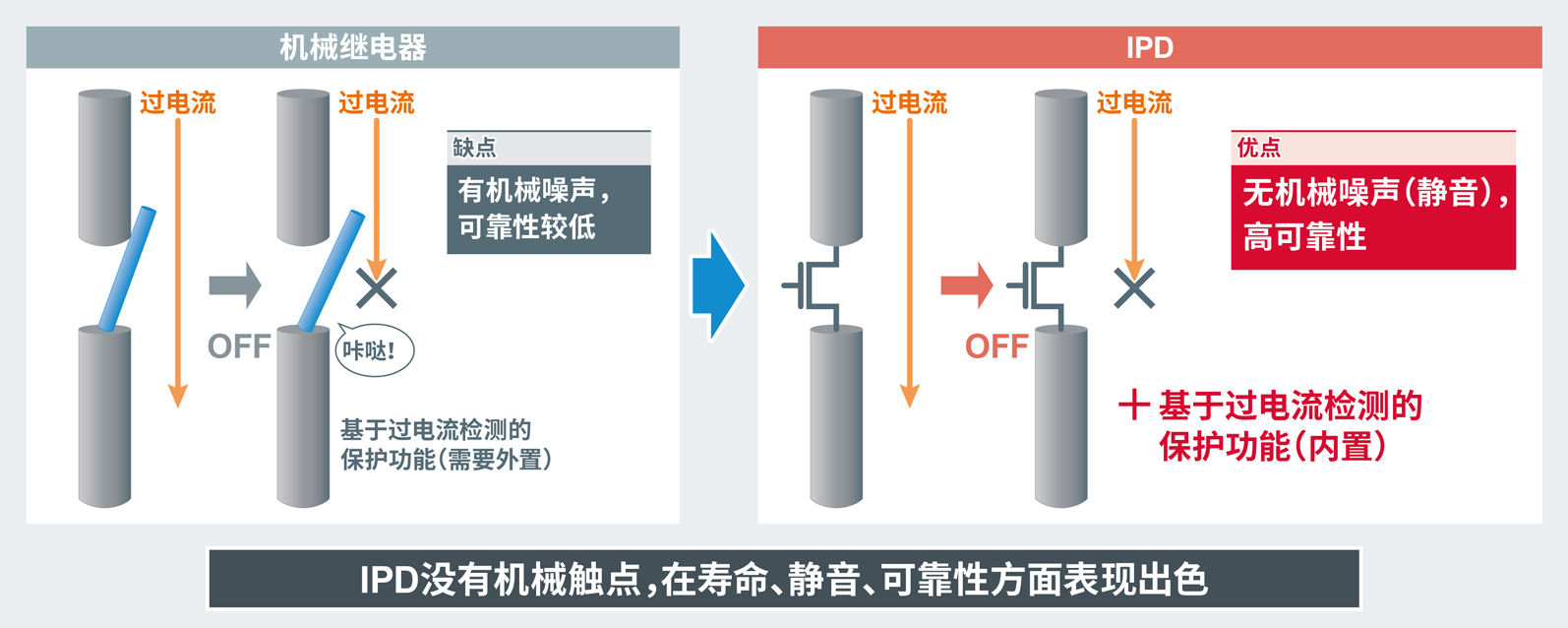

◇与机械继电器的比较

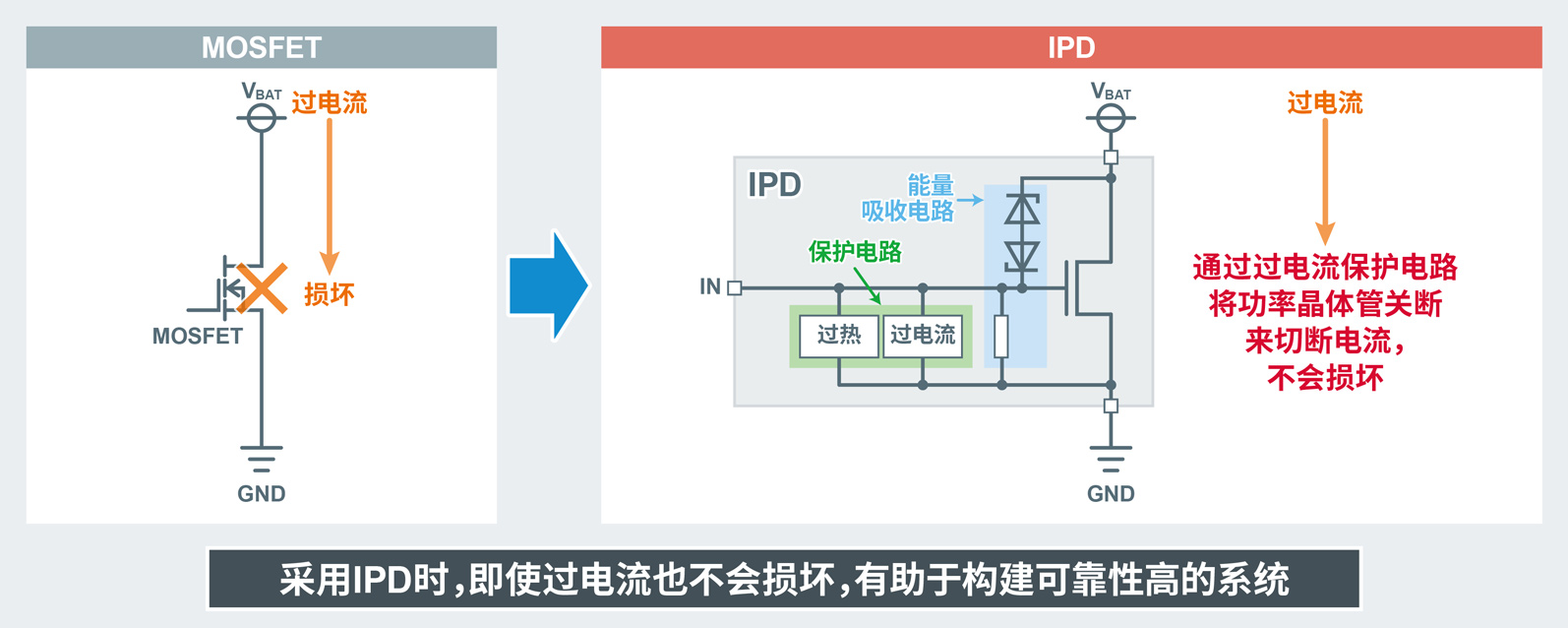

◇与MOSFET的比较

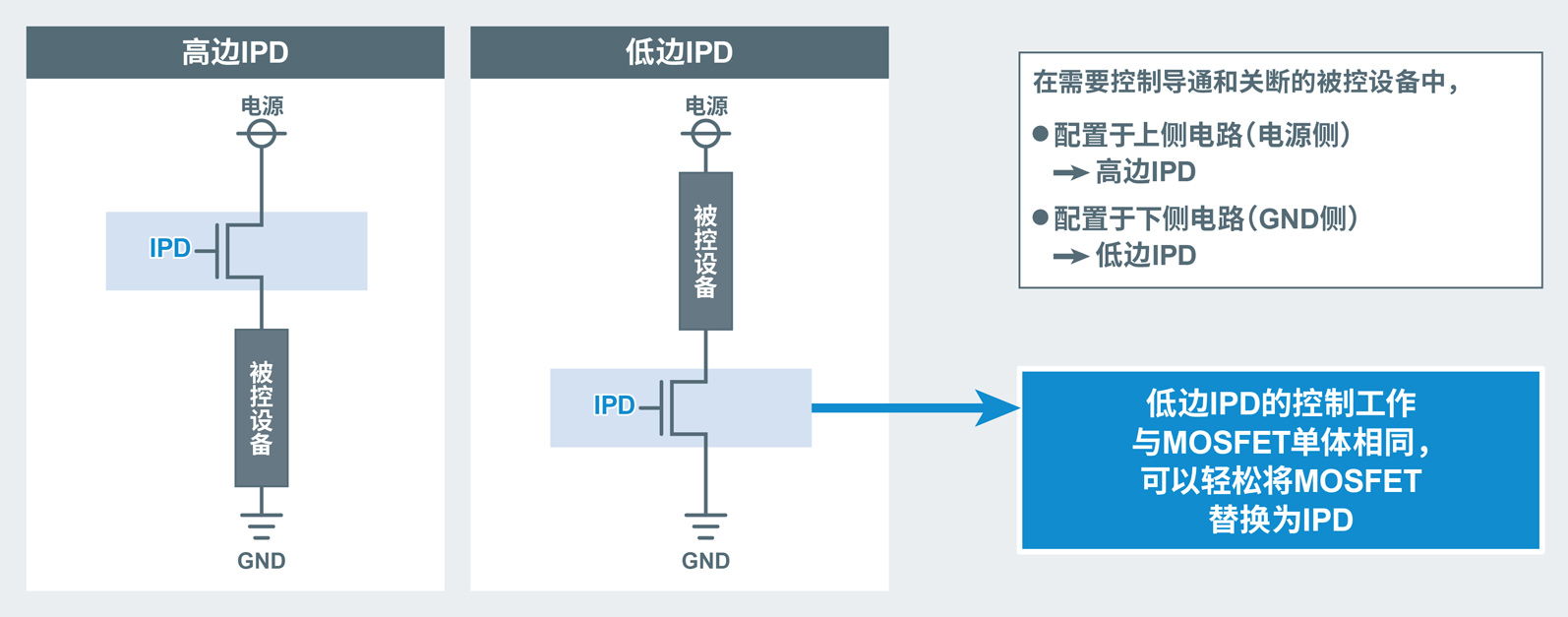

＜高边IPD与低边IPD的比较＞
＜术语解说＞
＜宣传单＞
以完善的保护功能助力功能安全
符合AEC-Q100标准
支持车载应用的IPD低边开关 (PDF:650KB)
