与以往结构相比,安装面积减少约46%!
ROHM开发出精度达±1%的电流检测放大器IC“BD14210G-LA”
输入电压范围为-0.2V~+26V,非常适用于12V和24V电源应用的电流检测用途

全球知名半导体制造商ROHM(总部位于日本京都市)面向无线基站、PLC*1 和逆变器等工业设备领域以及白色家电等消费电子领域,开发出更节省空间的高精度电流检测放大器IC“BD1421x-LA系列”。

Press Picture

近年来,越来越多的应用产品需要具备电流检测功能。例如,要想改善电机效率和实现异常检测等目标,就需要提高电流检测精度。另外,还需要减少安装面积。在以往结构(运算放大器+分立器件)中,存在元器件精度波动和温度特性导致电流检测精度下降、很难缩小安装面积等问题。为了解决这些问题,ROHM利用长年积累的模拟技术优势,开发出更节省空间且能高精度检测电流的新产品“BD1421x-LA系列”。

新产品BD14210G-LA集成外围电路,连接分流电阻器*2即可进行电流检测。与以往结构(运算放大器+分立器件)相比,新产品将元器件数量从11个减少至3个,安装面积减少约 46%(封装:SSOP6),更节省空间。另外,还在整个温度范围(-40℃~+125℃)实现了±1%的高精度电流检测。不仅如此,新产品通过改进内部电路,即使在外部安装了噪声对策用的RC滤波电路的情况下,电流检测精度也不会受到影响,从而有助于减少设计工时。新产品支持的输入电压范围也很宽(-0.2V~+26.0V),非常适用于12V和24V电源应用的电流检测用途。
ROHM通过新电流检测放大器IC和丰富的分流电阻器产品阵容,可以为客户提供出色的电流检测解决方案,而且在ROHM官网上还发布了参考设计*3和SPICE模型等设计数据。

该系列的第一款产品BD14210G-LA已于2023年1月开始暂以月产100万个的规模投入量产(样品价格:350日元/个,不含税)。前期工序的生产基地为ROHM Hamamatsu Co., Ltd.(日本滨松市),后期工序的生产基地为ROHM Electronics Philippines, Inc.(菲律宾)。另外,该产品也已开始电商销售,从Ameya360Sekorm等电商平台均可购买。未来,ROHM计划逐步扩大产品阵容,并继续提供有助于提高各种设备电源效率和可靠性的出色解决方案。

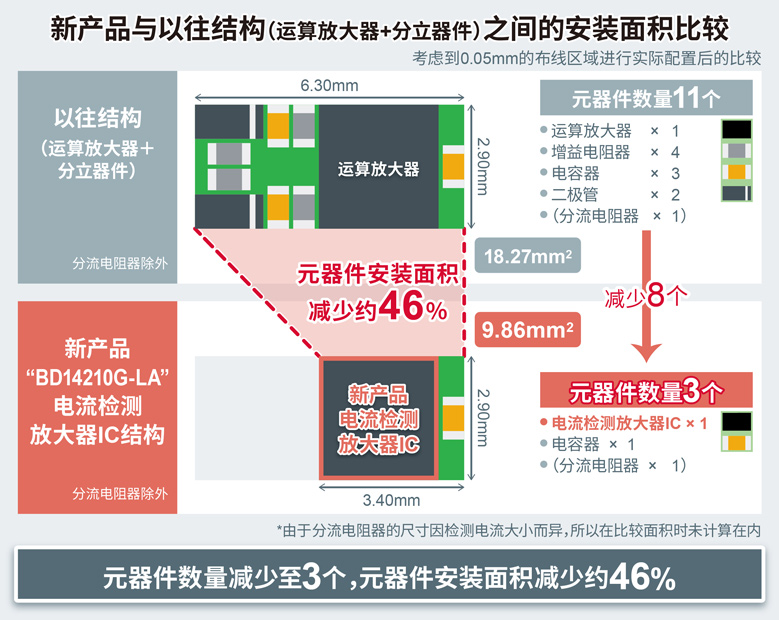

新产品与以往结构(运算放大器+分立器件)之间的安装面积比较

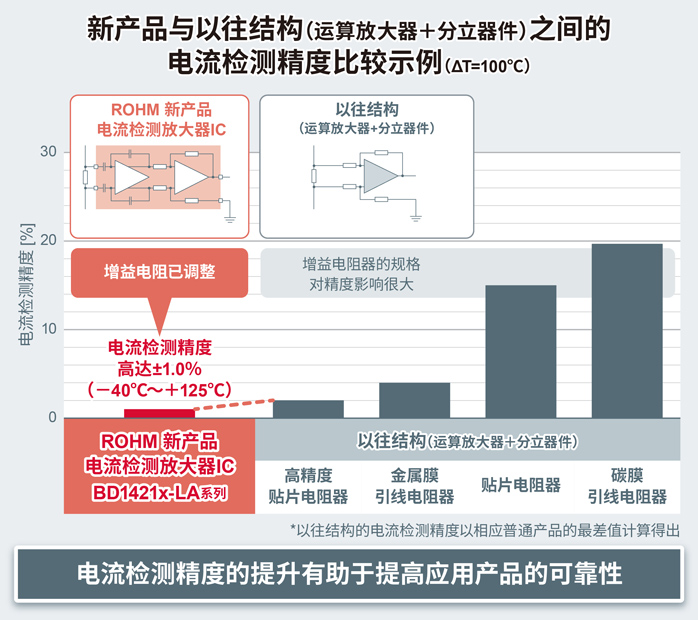

新产品与以往结构(运算放大器+分立器件)之间的电流检测精度比较示例

<产品阵容>

包括已开始量产的“BD14210G-LA”在内,ROHM计划逐步推进共8款新产品投入量产。
产品阵容中包括2种通道数(1ch、2ch)和4种增益(20、50、100、200V/V)的产品。

产品型号数据表通道数量电源电压
VDD [V]
消耗电流
IDD [µA]
共模电压
VCM [V]
增益
GAIN [V/V]
电流检测
精度
[%]
工作温度
Topr[℃]
封装
[mm]
NewBD14210G-LAPDF12.7

5.5
170-0.2

+26.0
20±1.0
(Max.)
-40

+125
SSOP6
SSOP6
(2.90 × 2.80,
H = Max. 1.25)
☆BD14211G-LA50
☆BD14212G-LA100
☆BD14213G-LA200
☆BD14215FVJ-LA22.7

5.5
310-0.2

+26.0
20±1.0
(Max.)
-40

+125
TSSOP-B8J
TSSOP-B8J
(3.00 × 4.90,
H = Max. 1.10)
☆BD14216FVJ-LA50
☆BD14217FVJ-LA100
☆BD14218FVJ-LA200

☆ : 开发中

<应用示例>

  • ・工业设备:无线基站、PLC、逆变器、充电器等
  • ・家电:空气净化器、冰箱等

<参考设计>

ROHM官网上还提供电流检测参考设计“REFSENS003”和SPICE模型等设计数据。

<电商销售信息>

电商平台:Ameya360Sekorm
产品和评估板在其他电商平台也将逐步发售。
(开始销售时间:2023年2月起)

1枚起售

  • Ameya360
  • Sekorm


・产品信息
销售产品型号:BD14210G-LATR

・评估板信息
评估板型号:BD14210G-EVK-001

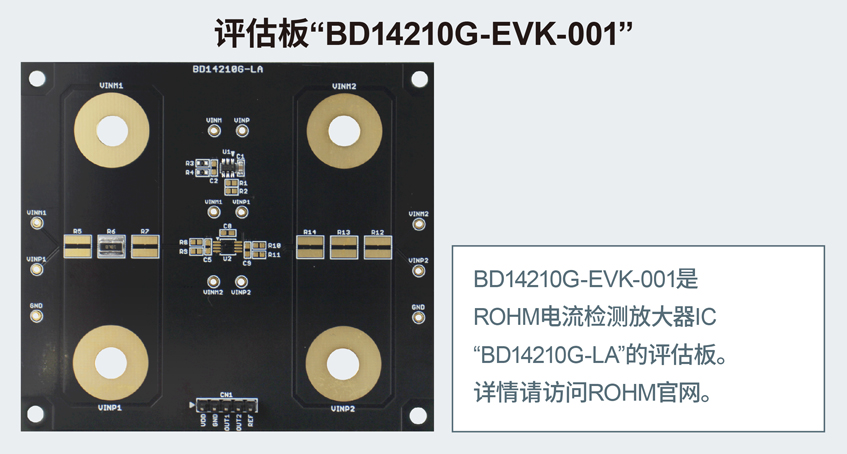

评估板

<术语解说>

*1) PLC(Programmable Logic Controller)
一种通过程序向输入输出设备发出指令并能进行顺序控制的可编程逻辑控制器。被广泛应用于工厂等的自动控制设备以及各种设备控制领域。
*2) 分流电阻器
串联插入电流路径,通过测量其两端的电位差来检测电路电流的电阻器。
*3) 参考设计
在设计电路时可作为参考的设计数据。

<产品视频>

<宣传单>

推荐新产品
电流检测精度高,有助于提高应用产品的可靠性!
电流检测放大器 (CSA: Current Sense Amplifier)
BD1421xG-LA (1ch) / BD1421xFVJ-LA (2ch) 系列 (PDF:818KB)
