RLD90QZW8 (开发中)
905nm, 120W, 270μm Invisible Pulsed Laser Diode

RLD90QZW8实现了窄发光宽度，有助于延长检测距离并提高感测精度。通过采用ROHM自有的结构，实现了高能量转换效率而且可以减少光波的温度波动，有助于降低功耗和延长使用寿命。采用行业标准的Φ5.6封装。非常适用于车载LiDAR、自动搬运车（AGV）以及安防应用。

Data Sheet 购买
Data Sheet 购买

主要规格


型号 | RLD90QZW8 (RLD90QZW8-00A for Sample)
Status | 开发中
封装 | φ5.6mm CAN
包装形态 | Tray
包装数量 | 500
最小独立包装数量 | 500
RoHS | Yes

特性：

Wavelength λp[nm]

905

Optical Output Po (Max.Rating)[W]

145

Forward Current IF (Max.Rating)[A]

46

Optical Output Po[W]

120

Forward Current IF[A]

38

Forward Voltage VF[V]

13

θ⊥[deg]

20

θ// [deg]

11

Emission area [μｍ x μｍ]

270 x 10

Measurement pulse condition

Pulse width 50ns duty 0.05%

Topr (Max. Rating) [℃]

85

Package Size [mm]

φ5.6

Find Similar

特点：

  • Optical output power 120W(Pulse)
  • Narrow light emission pattern
  • Φ5.6 metal stem

产品概要



背景

近年来，在AGV、扫地机器人和自动驾驶汽车等需要自动化工作的广泛应用中，可以准确测量距离和识别空间的LiDAR日益普及。在这种背景下，为了“更远”、“更准确”地检测到信息，要求作为光源的激光二极管提高输出功率和性能。

概要

“RLD90QZW8”是针对使用3D ToF系统进行测距和空间识别的LiDAR开发的一款120W高输出功率红外激光二极管。利用ROHM自有的元器件开发技术，与普通产品相比，“RLD90QZW8”的激光波长温度影响减少了66%，仅为⊿11.6nm（平均0.10nm/℃）。该优势有助于使用更窄通带的带通滤光片，从而有助于LiDAR实现远距离检测。另外，还实现了270μm业界超窄线宽，而且在264μm范围内（线宽的97%）实现了均匀而稳定的发光强度，有助于提高LiDAR的精度。此外，还实现了出色的光电转换效率（PCE），光输出效率更高，有助于降低LiDAR的功耗。

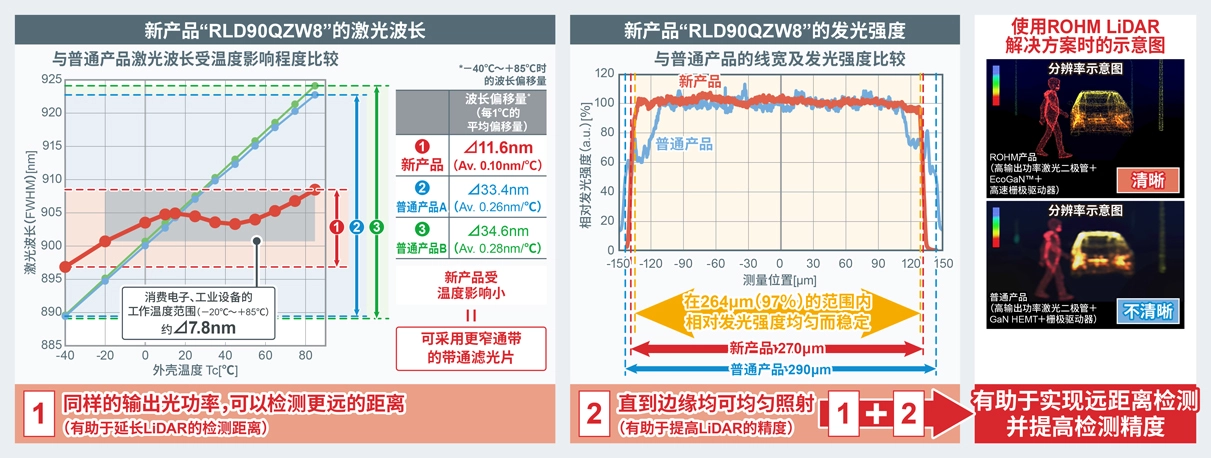

“RLD90QZW8”的激光波长

应用示例

消费电子：扫地机器人、高尔夫激光测距仪
工业设备：AGV、服务机器人、3D监控系统（人和物体检测用的传感器）等

Reference Design / Application Evaluation Kit


    • Reference Design - REFLD002
    • 适用于LiDAR的大功率激光二极管高速驱动EcoGaN™和高速栅极驱动器参考设计

    • LiDAR传感器不仅适用于车辆的自动驾驶应用，还适用于工业和基础设施领域的众多应用。LiDAR传感器需要具备更远的感测距离和高分辨率，不仅要提高激光二极管的特性，还需要以更快的速度和更高的功率驱动激光二极管。ROHM拥有905nm脉冲的高功率窄线宽激光二极管产品群（RLD90QZWx系列）。另外，ROHM还提供包括可高速驱动的下一代GaN器件“EcoGaN™”和用于GaN HEMT的高速栅极驱动器在内的参考设计，这将非常有助于提高LiDAR传感器的特性（距离、分辨率）。

      • Enables high-speed driving of laser diodes - a key device in LiDAR applications
      • Includes next-gen EcoGaN™ devices
      • Built-in high-speed gate driver for GaN HEMTs (BD2311NVX-C)
      • Two circuit types: square wave and resonant
