      产品概要



      无线供电LSI
      13.56MHz (NFC)

      概 要

      13.56MHz 无线供电LSI

      LAPIS TECHNOLOGY™的13.56MHz无线供电LSI是利用13.56MHz进行电力传输的无线供电用LSI。使用该频段可以减小天线的尺寸,在用于对天线安装空间有限制的腕式血压计、智能手表和助听器等小型设备领域时,还可以实现无连接器的小型设备。
      接收端LSI支持高达1W的无线供电,封装形式采用WL-CSP小型封装和可靠性高的QFN封装。
      发射端LSI在1枚芯片中集成了供电所需的功能,如检测受电设备是否就位、设置供电输出电平等功能,因此不再需要外置微控制器,从而能够以世界超小的安装空间为小型设备无线供电。

      视 频

      13.56HMz无线供电LSI解决方案“ML763x / ML766x”介绍

      13.56MHz无线供电LSI
      解决方案
      "ML763x / ML766x"介绍
      电力传输。: 英语

      04:02
      2018年6月29日举办13.56MHz(NFC)无线供电研讨会摘要版视频

      2018年6月29日举办
      13.56MHz(NFC)
      无线供电研讨会摘要版视频
      产品视频。: 日本人

      10:00
      2018嵌入式技术展 工程师演讲非常适用于可穿戴设备的13.56MHz无线供电芯片组

      2018嵌入式技术展
      工程师演讲
      非常适用于可穿戴设备的
      "13.56MHz无线供电芯片组"
      产品视频。: 日本人

      12:23
      13.56HMz无线供电LSI解决方案“ML763x / ML766x”介绍

      13.56MHz无线供电LSI
      解决方案
      "ML763x / ML766x"介绍
      电力传输。: 英语

      04:02
      2018年6月29日举办13.56MHz(NFC)无线供电研讨会摘要版视频

      2018年6月29日举办
      13.56MHz(NFC)
      无线供电研讨会摘要版视频
      产品视频。: 日语

      10:00
      2018嵌入式技术展 工程师演讲非常适用于可穿戴设备的13.56MHz无线供电芯片组

      2018嵌入式技术展
      工程师演讲
      非常适用于可穿戴设备的
      "13.56MHz无线供电芯片组"
      产品视频。: 日语

      12:23
      • 上海安费诺永亿与蓝碧石科技就小型无线充电解决方案建立合作关系
      • 蓝碧石科技开发出世界最小 无线供电芯片组'ML7630 (接收端)' 'ML7631 (发射端)'
      • 无线供电芯片组“ML7630 / ML7631”特别网站
      • 无线供电芯片组“ML7630 / ML7631”特别网站

      产品特点

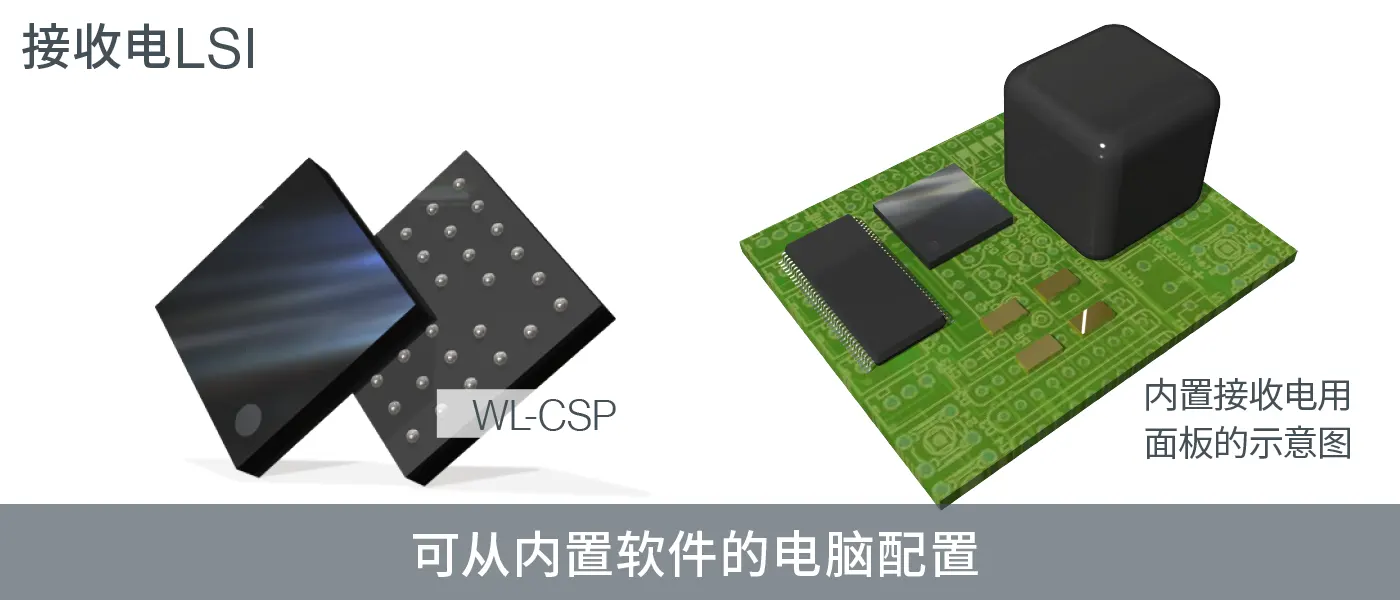

      特点 1在超小型芯片中内置电力接收功能,且内置软件,无需再开发相应软件

      13.56MHz 无线供电LSI

      接收端LSI采用小型WL-CSP封装或高可靠性的QFN封装,内置电力接收功能。
      此外,接收端LSI和发射端LSI均内置软件,无需相应的程序开发。用户可通过ROHM提供的电脑工具进行用户设置和配置。

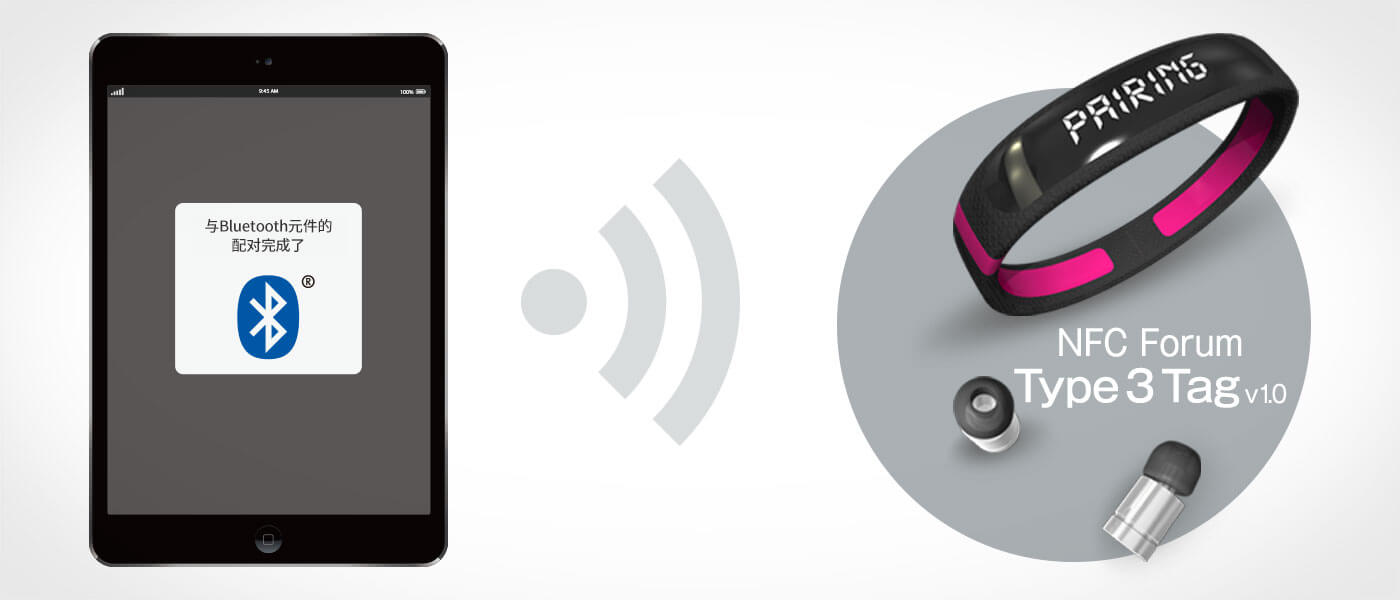

      特点 2NFC论坛Type3标签功能配备在电源接收LSI上。

      内置NFC Forum Type3 Tag v1.0功能

      接收端LSI中内置NFC Forum Type3 Tag功能。
      该功能是一种ROM功能,能够以NDEF格式*读取预先写入内置496Byte闪存中的固定数据。另外,还可以通过Tag数据与外部NFC读写器进行通信。

      NDEF格式 : NFC Data Exchange Format 通过NFC收发数据时使用的数据格式

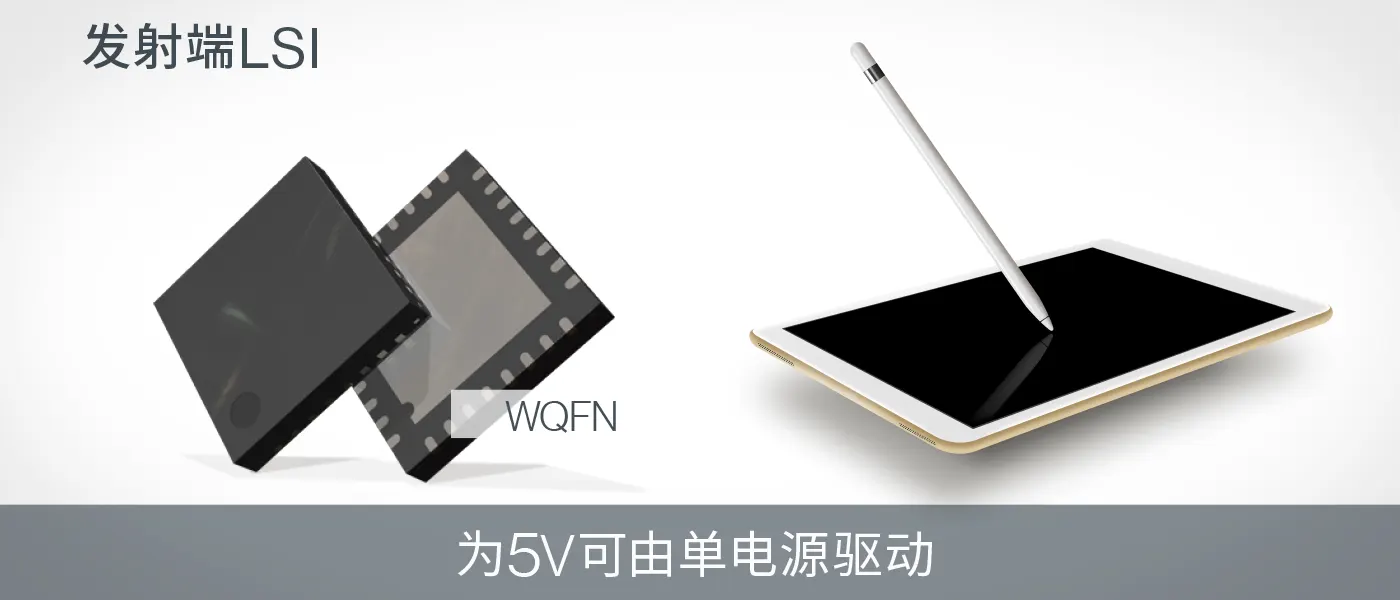

      特点 3通过5V驱动实现整个系统的移动发展

      5V驱动,整个系统可做成便携产品

      发射端LSI的电源电压为5V,可由单电源驱动。
      接收端LSI不需要电源,因此可以实现“发射端LSI+接收端LSI+充电对象设备”的配置,从而可将整个系统做成便携产品。

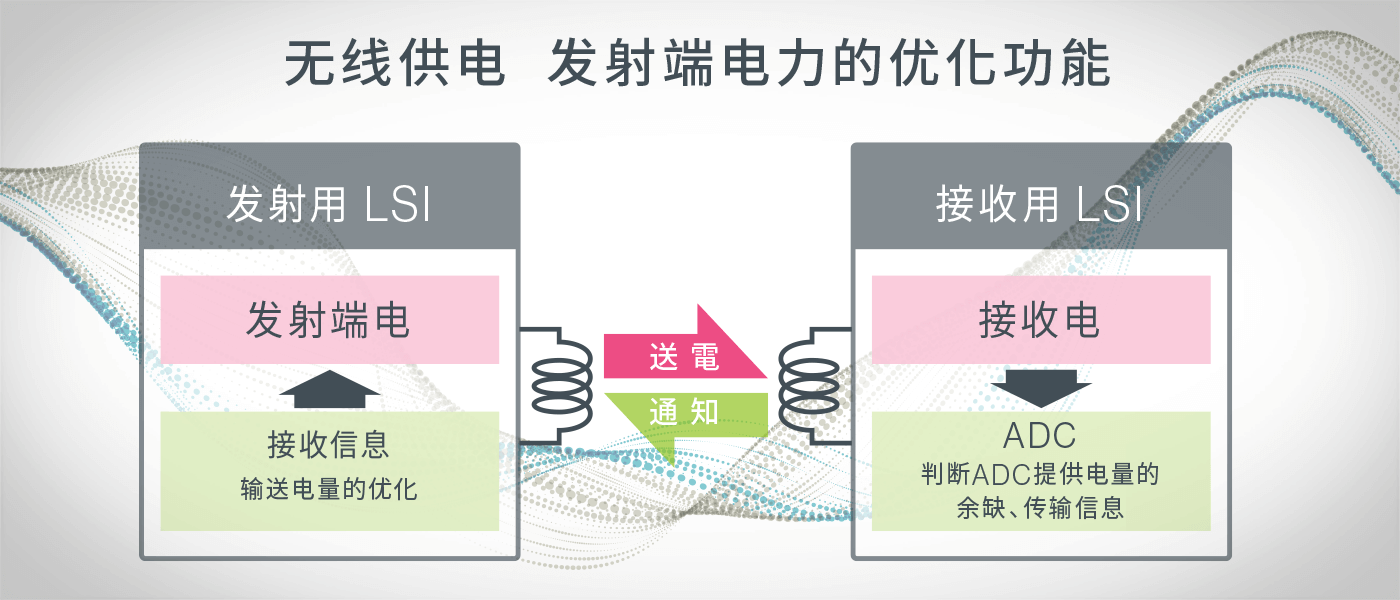

      特点 4发射端电力的优化功能

      供电量优化功能

      发射端LSI具有调整供电功率的功能。
      而接收端LSI则具有优化供电量的功能,可以通过内置ADC,根据整流后的电压和内置分流稳压器中流过的多余电流来判断供电量是否适当,并将该信息通知给发射端LSI,从而可避免不必要的供电。

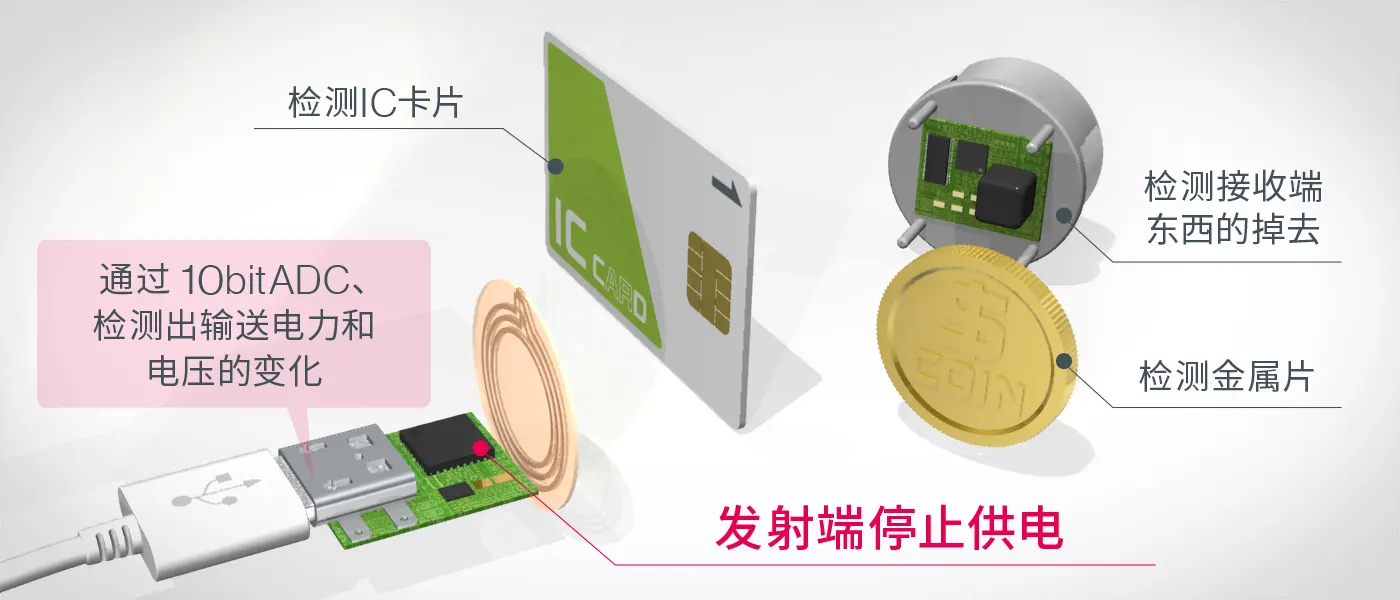

      特点 5通过异物检测功能和可否掉去的检测功能、可维持高安全性

      具有异物检测功能和放置状态检测功能,安全性高

      发射端LSI可通过内置的10bitADC来检测电力传输电流的变化,当根据电流变化判断有异物时,会停止输出。通过检测出金属片或IC卡等,可防止异常发热和损坏。
      另外,还可以检测到供电期间接收端LSI是否超出了供电范围,从而可防止不必要的电力供应。

      应用领域

      蓝碧石科技的13.56MHz无线供电LSI的应用领域

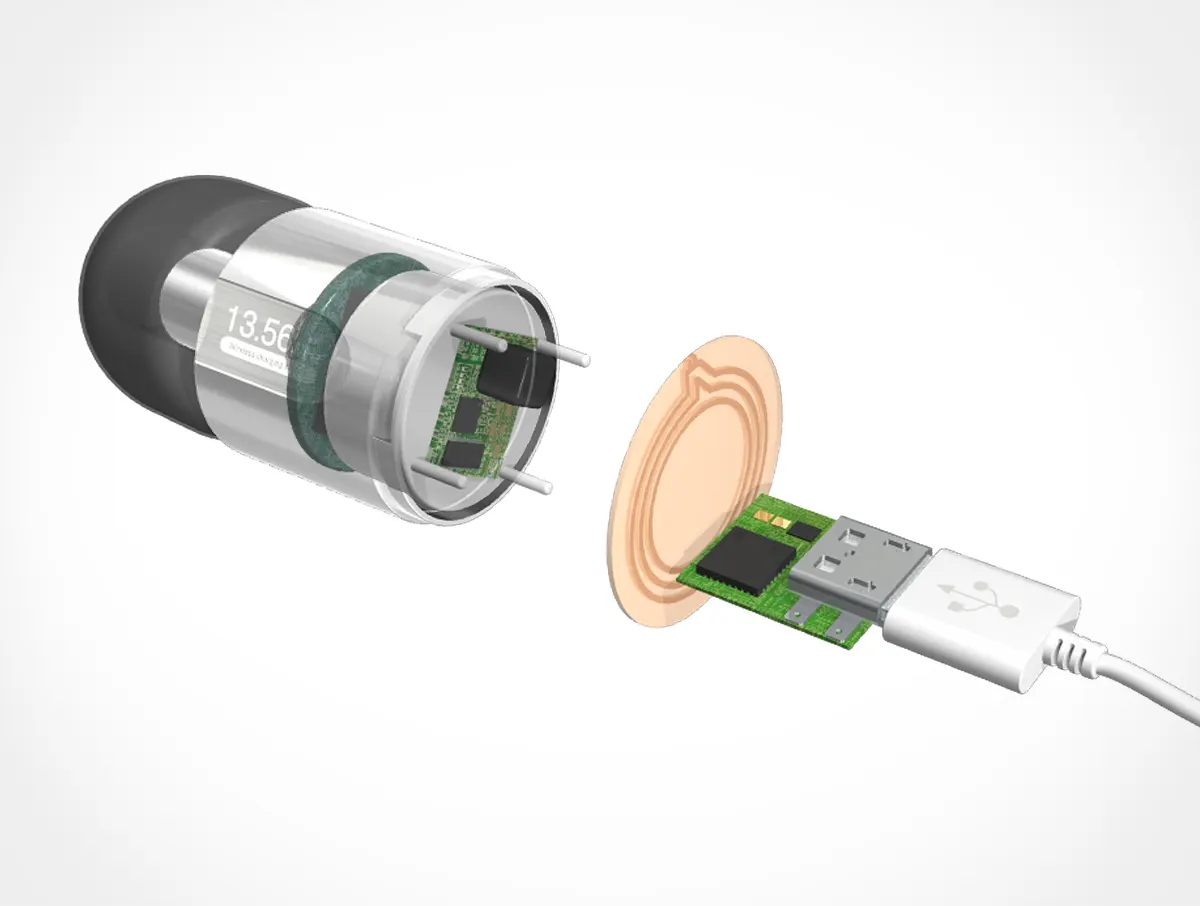

      LAPIS TECHNOLOGY™的13.56MHz无线供电LSI非常适用于构建电子笔和助听器等具有约200mAh二次电池的小型设备的无线供电系统。

      LAPIS TECHNOLOGY™ 是ROHM Co., Ltd.的商标或注册商标。
