贴片电阻器的规格 什么叫额定功率

关于额定功率和环境温度

额定功率是在额定环境温度中可在连续工作状态下使用的最大功率值。
当贴片电阻器通电后将会发热。此外,由于使用温度的上限是确定的,
因此在高于额定环境温度的条件下使用时,需要按照以下的功率降额曲线来降低功率。
额定环境温度是能够100%施加产品额定功率的最高环境温度值。
在下图中,70℃为额定环境温度。该温度取决于贴片电阻器的类型。

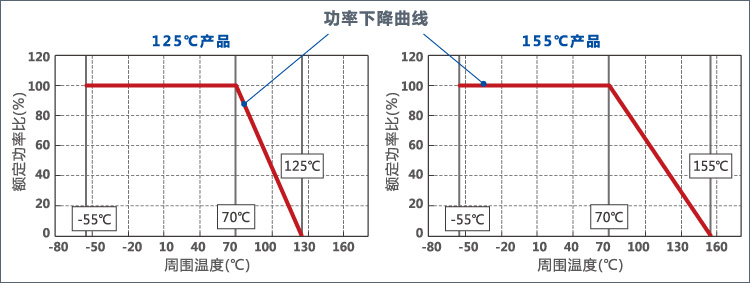

功率下降曲线

这里所说的环境温度是指电阻器本身未被施加功率的状态下,当电阻器暴露在室温或电阻器周围的热量中时的电阻器周围温度(气温)。
在JIS标准中,环境温度被定义为不受电阻器本身产生的热量影响的位置周围温度。
但是,在测量环境温度时,如果在实际使用环境中很难测量到环境温度,
虽然条件会比JIS标准要更严格,但作为替代方案还是需要通过“测量产品附近的电路板温度”
或“测量产品上方约1cm处的空气温度”来测量温度。这里详细介绍了JIS标准中的定义。

关于超过额定环境温度时的额定功率

当环境温度超过额定环境温度时,容许功率将按照降额曲线下降。
也就是说,在超过额定环境温度的环境下,需要根据功率降额曲线降低容许功率再使用。

下面通过示例来介绍其具体步骤。

[示例]

・额定环境温度为70℃、使用环境温度为130℃时

施加功率比的确认方法有两种,一种是根据曲线图确认,另一种是根据公式计算。

根据曲线图进行确认时,可以按照以下步骤进行确认。

功率降额曲线
  • ①在曲线图的横轴上找到环境温度130℃
  • ②绘制使X=130℃的直线
    (蓝线)
  • ③读取红线蓝线相交处的纵轴数值。
    绿线:读取值即为可以施加的功率比)

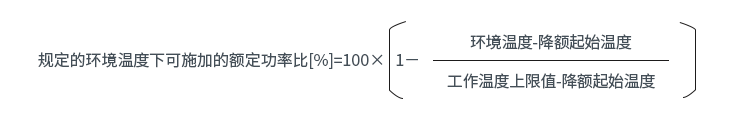

根据公式计算时,可按以下公式进行计算。

规定的环境温度下可施加的额定功率比[%]

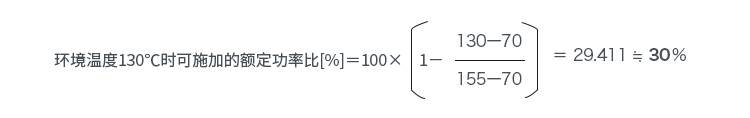

将本文中的示例应用于该公式中,得到结果:

环境温度130℃时可施加的额定功率比[%]

综上所述,在使用电阻器前,请按照上述任一方法获得额定功率比并进行功率降额。

此外,无论环境温度如何,在使用电阻器时都需要另行确认“额定电压”。

由于额定电压是根据额定功率和电阻值计算出来的电压值,因此请根据降额后的额定功率来计算。

电阻器数据表下载

下一页面将简要介绍该额定电压等电压相关的注意事项
