ROHM发售4款非常适用于工业电源的SOP封装通用AC-DC控制器IC
~配备高精度欠压锁定功能，产品阵容丰富，支持从Si-MOSFET到IGBT和SiC MOSFET的各种功率晶体管~

2024年8月22日

全球知名半导体制造商ROHM（总部位于日本京都市）开发出PWM控制方式*1FET外置型通用控制器IC，非常适用于工业设备的AC-DC电源。目前已有支持各种功率晶体管的4款新产品投入量产，包括低耐压MOSFET驱动用的“BD28C55FJ-LB”、中高耐压MOSFET驱动用的“BD28C54FJ-LB”、IGBT驱动用的“BD28C57LFJ-LB”以及SiC MOSFET驱动用的“BD28C57HFJ-LB”。

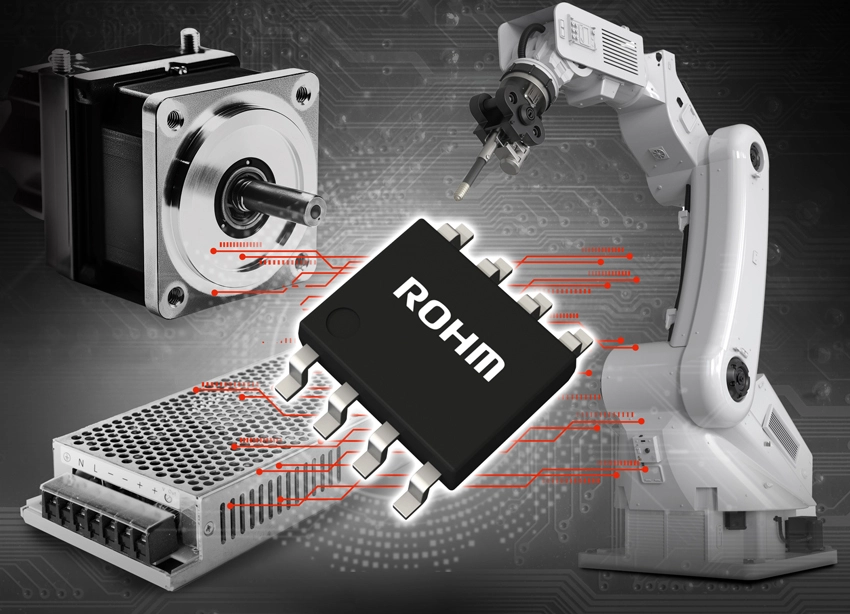

Press picture

尽管全球半导体产品短缺的问题已逐步得到缓解，但工业设备等所用的电源产品仍然处于供不应求的状态。尤其是AC-DC控制器IC，由于制造商较少，半导体短缺已成为长期问题，产品开发的需求不断增加。在这种背景下，ROHM通过推出可满足工业设备应用中需求较大的封装和性能要求的PWM控制方式AC-DC控制器IC，助力解决供应短缺问题。

此次新产品的输入电压范围为6.9V～28.0V，最大电路电流为2.0mA，最大启动电流为75μA，最大占空比*2为50%，采用标准的SOP-J8（相当于JEDEC标准的SOIC8）封装形式。引脚排列与工业设备电源中常用的通用产品相同，有助于缩短电路变更和新设计的设计周期。新产品的所有型号都支持具有电压滞回的自恢复型低电压误动作防止功能（UVLO）*3。与普通产品±10%左右的阈值电压误差相比，新产品的阈值电压误差更小，仅为±5%，实现了高精度的自恢复启动，有助于提高应用产品的可靠性。

不仅如此，新产品还属于长期供货对象产品，可长期稳定供应，有助于寿命长的工业设备持续运行。

新产品已于2024年7月开始暂以月产10万个的规模投入量产（样品价格180日元/个，不含税）。前道工序的生产基地为ROHM Hamamatsu Co., Ltd.（日本滨松市），后道工序的生产基地为ROHM Electronics Philippines, Inc.（菲律宾）。另外，相应的产品也已开始电商销售，在电商平台Ameya360处可购买。

未来，ROHM将在产品阵容中逐步新增支持高耐压MOSFET和GaN器件的产品。另外还计划推出支持100%最大占空比的产品。

＜产品阵容＞

产品型号 数据表 输入电压
[V]		 电路电流
Max.
[mA]		 启动电流
[μA]		 （欠压锁定功能）
VDD UVLO [V]		 对象
开关
器件		 ON
Duty
Max. [％]		 工作温度
[℃]		 封装
[mm]
Typ. Max. IC停止 IC复位
NewBD28C54FJ-LB PDF 6.9
～
28.0		 2.0 60 75 9.0 14.5 MOS（LV, HV） 50 －40
～
＋125		 DFN2020Y7LSAA
SOP-J8
[4.90×6.00×1.65]
NewBD28C55FJ-LB PDF 7.6 8.4 MOS（LV）
NewBD28C57HFJ-LB PDF 15.5 18.8 SiC, IGBT
NewBD28C57LFJ-LB PDF 14.5 18.8 IGBT, SiC
☆BD28C59FJ-LB - 12.5 16.0 MOS（HV）
☆BD28C51FJ-LB - 6.6 7.0 GaN, MOS（LV）

☆:开发中

＜应用示例＞

工业设备：AC-DC电源、电机驱动用的逆变器以及其他通过电源插座供电的应用

＜电商销售信息＞

开始销售时间：2024年7月起
电商平台：Ameya360
新产品在其他电商平台也将逐步发售。
・产品信息
产品型号：BD28C54FJ-LB、BD28C55FJ-LB、BD28C57HFJ-LB、BD28C57LFJ-LB

＜术语解说＞

*1) PWM控制方式
PWM（Pulse Width Modulation，脉冲宽度调制）是一种使用了半导体的功率控制方式。通过改变一定周期内的导通时间和关断时间比例来控制输出功率。
*2) 占空比
一定周期内连续脉冲波处于导通状态或关断状态的时间比率。导通状态的比例称为“导通占空比”，关断状态的比例称为“关断占空比”。通常占空比是指处于导通状态的时间比例。
占空比（％）＝脉冲宽度（t） ÷ 周期 (T)
*3) 具有滞回特性的自恢复型欠压保护功能（UVLO）
UVLO是“Under Voltage Lock Out”的首字母缩写。当输入电压下降到阈值范围之外时，在IC内部电路出现异常之前安全停止IC工作的功能。自恢复型欠压保护功能由于电压接近阈值电压时，IC会反复停止和重启，变得不稳定，因此通过采用具有滞回特性的保护电路，在IC停止时和重启提供一定范围的电压。
