ROHM推出内置自我诊断功能的电源监控IC，助力功能安全系统构建
2019年5月28日
＜概要＞
全球知名半导体制造商ROHM（总部位于日本京都）面向ADAS（高级驾驶辅助系统）和自动驾驶用的传感器/摄像头、电动助力转向系统等需要极高安全性的车载应用电源系统，开发出支持功能安全*1的、内置自我诊断功能（BIST: built-in self test）的电源监控IC “BD39040MUF-C”。
与ADAS用传感器模块等所搭载的电源系统相比，“BD39040MUF-C”这款电源监控IC无需改变现有的电源时序（开启顺序），仅需直接外置即可赋予功能安全所需的监控功能。不仅具备功能安全所必须的电压监测功能（Power Good功能、复位功能）和ECU的频率监测功能（看门狗定时器）等，还在电源监控IC中内置了自我诊断功能。利用ROHM独有的技术对监测功能进行自我诊断，可检查电源监控IC本身潜在的故障，且不会对现有系统产生影响，因此，非常有助于构建功能安全所要求的更安全的系统。不仅如此，将这些功能集成在仅3mm见方的小型封装中，非常适用于要求小型化的ADAS应用中。
本产品已于2019年2月开始出售样品（样品价格500日元/个，不含税），预计将于2019年8月开始暂以月产10万个的规模投入量产。前期工序的生产基地为ROHM Hamamatsu Co.,Ltd.（日本滨松市），后期工序的生产基地为ROHM Electronics Philippines Inc.（菲律宾）。
未来ROHM将继续开发有助于实现系统优化以及进一步节能的产品，不断为ADAS和自动驾驶等汽车技术创新贡献力量。
＜背景＞
近年来，汽车领域的ADAS和自动驾驶技术的创新正在迅速发展，越来越需要有助于防事故于未然的功能（防撞功能、车道保持功能等）。与此同时，对于所搭载的半导体，要求在产品开发时就要考虑到发生问题时如何确保安全（Fail-safe失效保护功能），以ECU为主纷纷配置自我诊断等有助于实现功能安全的功能。
ROHM于2017年在业内率先推出由液晶驱动器和电源IC等组成的支持功能安全的液晶面板芯片组，于2018年取得了国际功能安全标准“ISO26262”的开发流程认证，并一直在推进支持汽车功能安全的产品开发。此次，考虑到系统的安全性和冗余性，ROHM开发出内置自我诊断功能的电源监控IC，将自我诊断功能和各种监控功能集成在独立的电源监控IC中而非ECU和电源中，可轻松赋予现有电源功能安全性。
＜特点详情＞

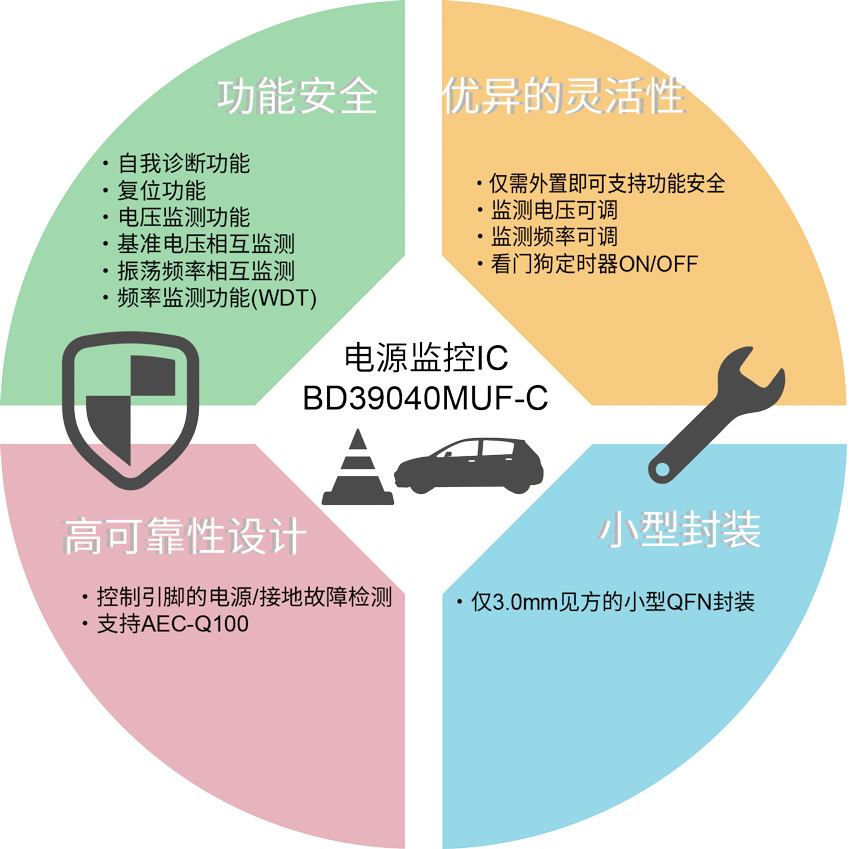

“BD39040MUF-C”是一款内置自我诊断功能的电源监控IC，具有以下特点，有助于建立ADAS、自动驾驶所需的功能安全系统。
1. 利用自我诊断功能，提高功能安全所需的可靠性
在功能安全方面，要想突破更高安全性要求等级（ASIL），需要能够检测出电源管理功能本身的潜在故障（隐藏故障）。比如，如果过电压监测等监测功能无法检测出异常而发生了故障时，会成为无法知道的隐藏故障，这种状态就是无法检测出异常的危险状态
BD39040MUF-C采用ROHM独有的电路技术，业内首次在电源监控IC中内置了自我诊断功能，从而可预先通知是否存在潜在故障。另外，为了提高正常工作时的安全性，对基准电压电路和振荡器电路采用多路复用、始终相互监测的系统。
2. 灵活支持现有的电源系统
当现有的电源系统要求支持功能安全时，无需改变电源时序，仅需直接外置BD39040MUF-C，即可轻松实现功能安全。另外，ECU所需的频率监测（看门狗定时器）可通过外置电阻改变监测频率，还可自由设置监测的有效时间ON/OFF。不仅如此，该产品采用仅3mm见方的小型封装，非常适用于要求小型化的ADAS类应用。因此，可灵活应对要求小型化的安全驾驶辅助模块，比如未来功能安全的需求日益增加的ADAS和自动驾驶等。
3. 内置车载电源和ECU所需的丰富监测功能
BD39040MUF-C内置丰富的监测功能，如电源所需的过压监测功能、欠压监测功能（Power Good功能）、ECU所需的频率监测（看门狗定时器）和复位功能等，从更广的角度支持功能安全的构建。其中，为了提高故障检测灵敏度，采用了窗口看门狗定时器来监测频率是否在范围内，实现了高精度的监测。
＜应用示例＞
◇仪表盘、LCD面板 ◇信息娱乐系统 ◇车灯
等需要支持ASIL-B以上的功能安全的电源系统。
＜新产品的功能概要＞
（可通过外置电阻设置监测时间，可设置WDT有效时间ON/OFF）
可利用WDOUT引脚来检测WDT输入信号的电源故障检测、接地故障检测
＜术语解说＞
*1) 功能安全
