LMR1901YG-M
Nano Energy™, LMR™ Series, Automotive Ultra Low Power Low Offset Voltage Rail-to-Rail Input/Output CMOS Operational Amplifiers
LMR1901YG-M
Nano Energy™, LMR™ Series, Automotive Ultra Low Power Low Offset Voltage Rail-to-Rail Input/Output CMOS Operational Amplifiers
LMR1901YG-M single CMOS operational amplifier features ultra low power, low offset voltage and Rail-to-Rail Input/Output that suitable for battery-powered equipment, portable equipment and sensor amplifiers.
主要规格
功能安全:
特性：
Power Supply (Min.) [V] (+5V=5, ±5V=10)
1.7
Power Supply (Max.) [V] (+5V=5, ±5V=10)
5.5
Channel
1
Circuit Current (Typ.) [mA/ch]
0.00016
Input Offset Voltage (Max.) [mV]
0.55
Input Bias Current (Typ.) [nA]
0.0005
Slew Rate (Typ.) [V/µs]
0.0003
Input Voltage Range [V]
VSS to VDD
Output Voltage Range [V]
VSS+0.001 to VDD-0.0025
Voltage gain (Typ.) [dB]
120
Equivalent input noise voltage (Typ.) [nV/√Hz]
740
Output current (Typ.) [mA]
6
CMRR (Typ.) [dB]
100
PSRR (Typ.) [dB]
100
GBW (Typ.) [MHz]
0.0008
Operating Temperature (Min.) [°C]
-40
Operating Temperature (Max.) [°C]
105
Package Size [mm]
2.9x2.8 (t=1.25)
Common Standard
AEC-Q100 (Automotive Grade)
特点：
- Nano Energy™ Integrated OPAMP
- AEC-Q100 Qualified (Grade 2)
- Ultra Low Supply Current
- Low Input Offset Voltage
- Rail-to-Rail Input/Output
产品概要
背景
近年来，消费电子和工业设备等各种应用都需要进行更复杂的控制，因此用来对温度、湿度、振动、压力、流量等进行数字化的传感器，以及用来放大传感器信号的运算放大器的重要性日益凸显。另一方面，在追求实现可持续发展社会的大背景下，应用产品进一步节能这一课题已成为当务之急，即使是单个元器件也需要降低其功耗。在这种背景下，ROHM正在加速开发满足“高精度”且“低静态电流”两种需求的运算放大器产品。利用融入了以往确立的“Nano Energy™”电路技术的升级技术——超低静态电流技术，ROHM开发出静态电流达到世界超低水平的运算放大器。
概要

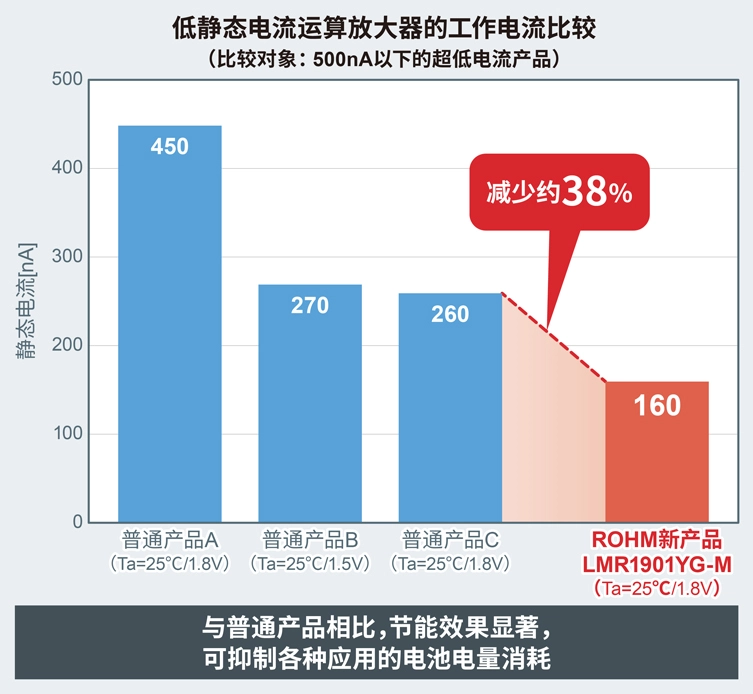

本产品采用ROHM自有的超低静态电流技术，彻底抑制了因温度和电压变化而导致的电流增加问题，与普通的低静态电流运算放大器相比，静态电流减少约38%，仅为160nA（Typ.）。这不仅可延长由内置电池供电的电子货架标签等应用的使用寿命，还有助于延长配备充电电池的智能手机等应用的续航时间。另外，在－40℃～＋105℃的工作温度范围内，静态电流几乎不变，因此即使在火灾报警器和环境传感器等外部温度会发生变化的环境中，也能稳定地省电运行。
不仅如此，输入失调电压比普通低静态电流运算放大器低45%，最大仅为0.55mV（Ta=25℃），并且保证输入失调电压温漂最大仅为7µV/℃，可高精度地放大传感器信号。其电源电压范围宽达1.7V～5.5V，而且还支持轨到轨输入输出，因此适用于各种消费电子和工业设备应用。本产品还符合“AEC-Q100”汽车电子产品可靠性标准，即使在车内等严苛条件下，也能在不影响功能性的前提下稳定运行。
应用示例
・消费电子：智能手机、智能手表、可穿戴设备、火灾报警器、人体感应传感器等
・工业设备：电子货架标签、便携式计量仪器、数据记录仪、各种物联网设备用的环境传感器等
・车载设备：汽车防盗装置用的传感器、行车记录仪等
