BD87582YFVM-C
EMARMOUR™, 车载用 输入/输出轨到轨 高EMI耐受力 CMOS运算放大器
BD87582YFVM-C
EMARMOUR™, 车载用 输入/输出轨到轨 高EMI耐受力 CMOS运算放大器
BD87582YFVM-C是输入输出轨到轨的CMOS运算放大器。具有4V～14V的大动作电压范围、以及高转换速率、低输入偏置电流等特点，尤其适用于传感器放大器、发动机控制单元、EPS、ABS等各种车载用途。并且，EMI耐受力具有优势，便于替换现有产品以及进行EMI设计。
主要规格
功能安全:
特性：
Power Supply (Min.) [V] (+5V=5, ±5V=10)
4
Power Supply (Max.) [V] (+5V=5, ±5V=10)
14
Channel
2
Circuit Current (Typ.) [mA/ch]
2.5
Input Offset Voltage (Max.) [mV]
9
Input Bias Current (Typ.) [nA]
0.001
Slew Rate (Typ.) [V/µs]
3.5
Input Voltage Range [V]
VSS to VDD
Output Voltage Range [V]
VSS+0.03 to VDD-0.05
Voltage gain (Typ.) [dB]
110
Output current (Typ.) [mA]
3.5
CMRR (Typ.) [dB]
60
PSRR (Typ.) [dB]
80
GBW (Typ.) [MHz]
4
Operating Temperature (Min.) [°C]
-40
Operating Temperature (Max.) [°C]
125
Package Size [mm]
2.9x4 (t=0.9)
Common Standard
AEC-Q100 (Automotive Grade)
特点：
- EMARMOUR™ Series
- AEC-Q100 Qualified (Grade 1)
- Input/Output Rail-to-Rail
- Low Supply Current
- Wide Operating Supply Voltage Range
- High Open Loop Voltage Gain
产品概要
背景
近年来，随着用于电动汽车和ADAS中的汽车电子系统的电子化和高密度化日益加速，噪声环境也变得越来越严峻。通常，在汽车开发中，难以对电路板和系统单体做噪声评估，一般需要组装后再进行评估，但一旦评估结果NG，就需要大规模修改，因此降噪设计一直是一个重大课题。
为了应对这一挑战，ROHM充分利用自有的垂直统合型生产体制和模拟设计技术优势，从2017年开始开发EMARMOURTM系列，该系列的产品具有非常出色的抗干扰性能，有助于减轻降噪设计负担，在车载和工业设备市场获得了高度好评。
概要

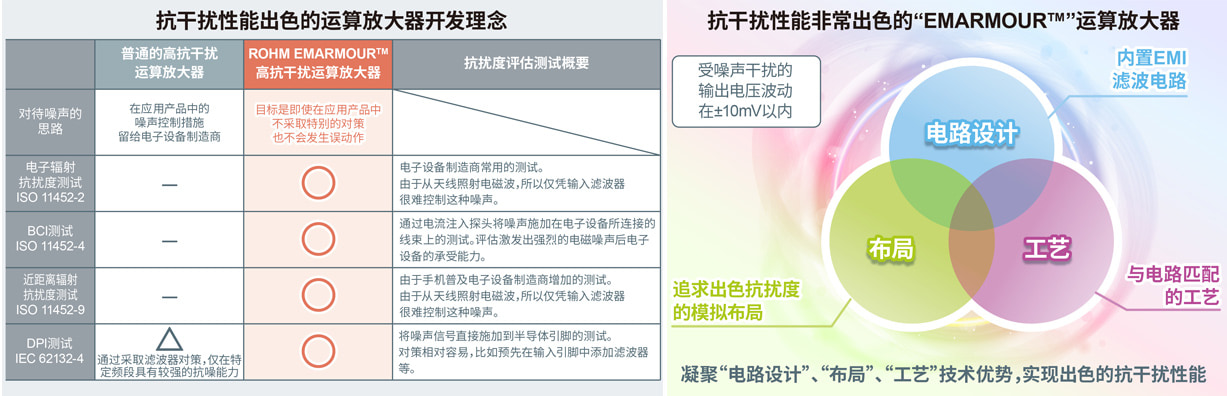

以出色的抗干扰性能著称的EMARMOURTM系列的开发初衷，是为了在应用产品中无需采取特别措施也可防止产品因噪声干扰而误动作。其中，此次的新产品在国际通行的4种抗扰度评估测试中均实现超强性能。例如，在汽车制造商实施的“电子辐射抗扰度测试 ISO 11452-2”中，普通产品的输出电压在整个噪声频段内波动达到±300mV以上，而新产品的输出电压波动仅在±10mV以内（仅为普通产品的1/30）。因此，将新产品配置在传感器等部件的后段时，利用CMOS元件结构可实现快速且精准的信号放大而完全不受外部噪声的影响，因此在包括以各种异常检测系统为首的广泛应用中，非常有助于减少设计工时并提高系统的可靠性。
购买
样品
特点
1. 在4种国际抗扰度评估测试中均实现非常出色的抗干扰性能，可减轻降噪设计负担

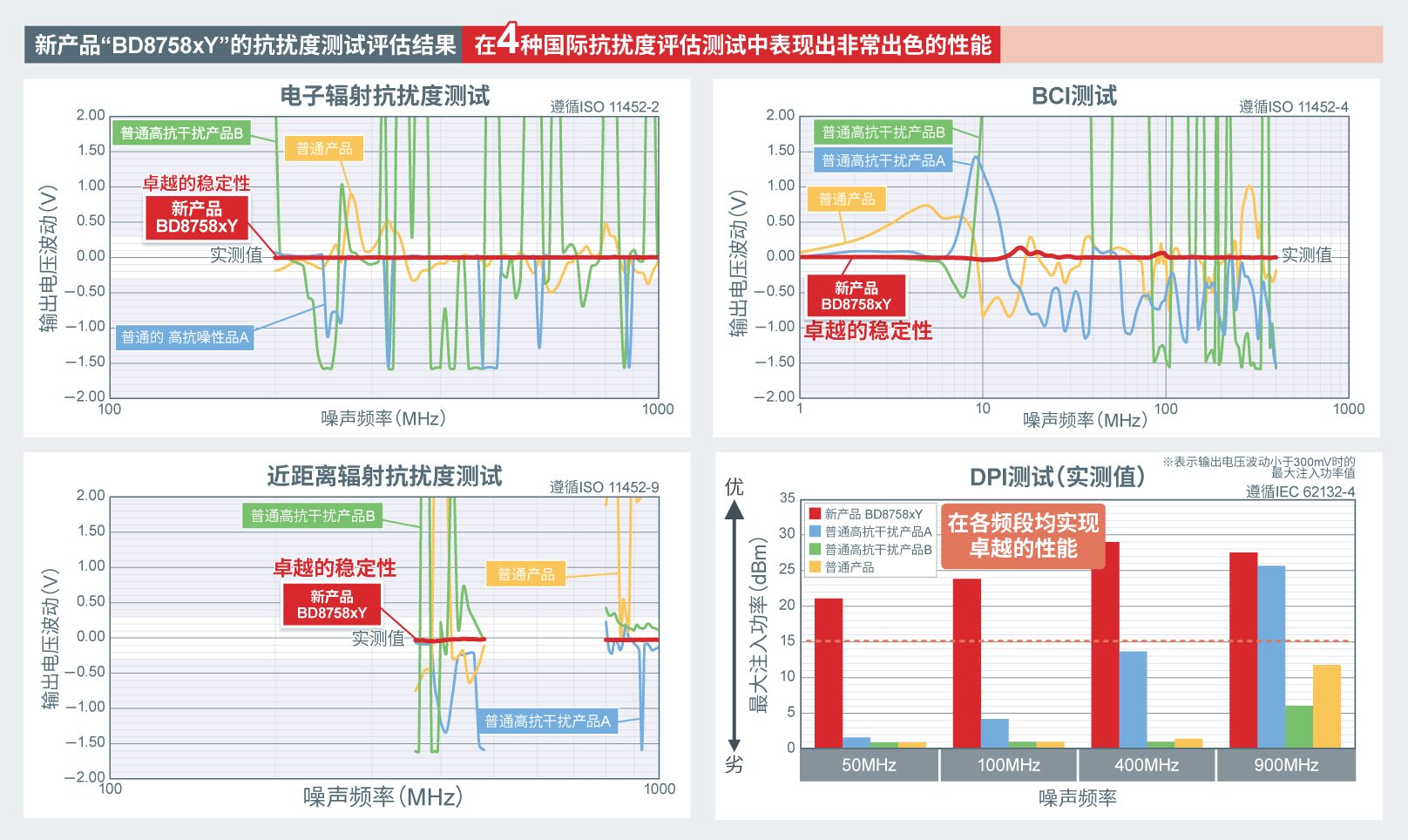

新产品作为EMARMOURTM的运算放大器系列产品，在ROHM的电波暗室中实施了“电子辐射抗扰度测试 ISO 11452-2”、“BCI测试 ISO 11452-4”、“近距离辐射抗扰度测试 ISO 11452-9”、“DPI测试 IEC 62132-4”这四种国际通行的抗扰度评估测试，并在这四种测试中都表现出了非常出色的性能。
例如，在“电子辐射抗扰度测试 ISO 11452-2”中，相对于普通产品在整个噪声频段的输出电压波动±300mV以上，新产品仅为±10mV以内，实现了非常出色的抗干扰性能。由于无需针对各频段噪声采取降噪措施，不仅可以减少元器件数量（双通道运算放大器与普通产品相比，RC滤波元器件共可减少10件），还可减轻在系统中发挥重要作用的传感器等的降噪设计负担，从而有助于减少应用的设计工时并提高应用的可靠性。
2. 配备高精度仿真模型，可防止实际试制后返工

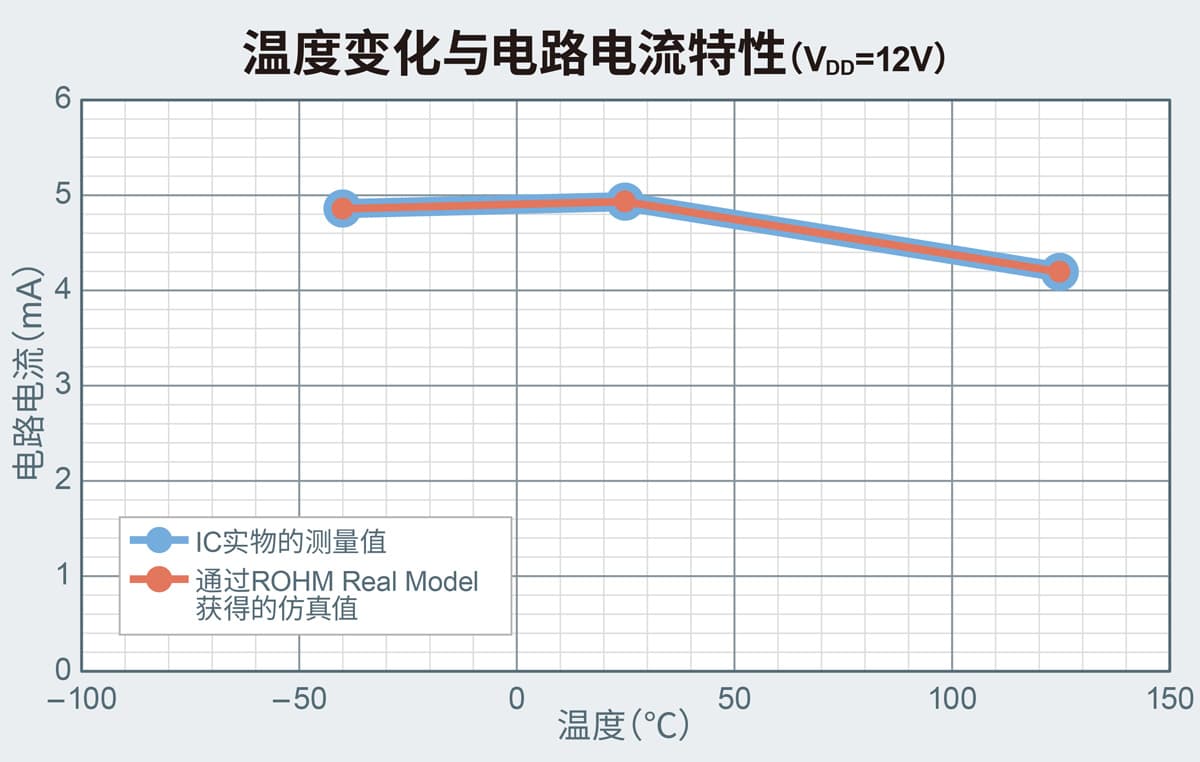

在新产品验证用的仿真模型中，利用ROHM自有的建模技术，忠实地再现了实际IC的电气特性和温度特性，成功地使仿真值与IC实物的值完全一致。ROHM提供这种高精度SPICE模型“ROHM Real Model”，通过可靠的验证，可有效防止实际试制后的返工等情况发生，有助于提高应用产品的开发效率。这种SPICE模型可在ROHM官网搜索产品型号“BD8758xYx-C”或者通过以下链接查看。
https://www.rohm.com.cn/products/amplifiers-and-linear/operational-amplifiers/standard/emi-automotive-input-output-rail-to-rail应用示例
- ■EV/HEV车载逆变器、引擎控制单元、eCall（车辆紧急呼叫系统）、汽车导航系统、汽车空调
- ■工业设备（FA设备）、计量仪器、测量设备、伺服系统、各种传感器系统
