BD950N1G-C
Nano Cap™, QuiCur™, 150mA 5.0V, 固定输出 车载LDO稳压器
BD950N1G-C
Nano Cap™, QuiCur™, 150mA 5.0V, 固定输出 车载LDO稳压器
BD950N1G-C是一款采用了Nano Cap™技术的低静态电流线性稳压器，非常适用于直接连接电池用的车载系统。本IC的耐压为45V，输出电流为150mA，静态电流为28μA(Typ)，输出电压精度为±2.0%。
什么是QuiCur™?
QuiCur™是ROHM自有的一种控制技术，利用该技术可更大程度地追求电源IC的响应性能。
主要规格
功能安全:
特性：
ch
1
Withstand Voltage (Max.)[V]
45
Vin(Min.)[V]
6
Vin(Max.)[V]
42
Iout(Max.)[A]
0.15
Vout Type
Fixed
Vout Accuracy
±2.0%
Circuit Current[mA]
0.028
Dropout Voltage (Typ.)[V]
0.42(Io=0.1A)
Ripple Rejection [dB]
70
Load Regulation[mV]
5(Io=0 to 150mA)
Output Capacitor[µF]
0.05
Technology
Nano Cap™
Shutdown Function
No
Thermal Shut-down
Yes
Over Current Protection
Yes
Over Voltage Protection
No
Under Voltage Lock Out
Yes
Discharge Function
Yes
Soft Start
No
Operating Temperature (Min.)[°C]
-40
Operating Temperature (Max.)[°C]
125
Common Standard
AEC-Q100 (Automotive Grade)
特点：
- Nano Cap™ Topology
- QuiCur™ Topology
- AEC-Q100(Grade 1)
- Automotive grade
- Over Current Protection(OCP)
- Thermal Shutdown Protection(TSD)
- Under Voltage Lock Out(UVLO)
产品概要
背景
近年来，随着各种设备的电子化进程加速，电子元器件的安装数量也与日俱增，为了减少元器件的尺寸和数量，对于减少常被用来提高电路稳定性的电容器数量的要求增加。 因此，电源电路越来越需要即使电容器容量很小也能稳定工作的电源IC，但是，1μF以下的输出电容量很难确保应用产品所要求的稳定性。 为了解决这些课题，ROHM于2020年确立了用于电源IC的超稳定控制技术“Nano Cap™”。此次的新产品通过搭载Nano Cap™技术，实现了在输出电容器容量非常小的条件下也能稳定工作的LDO稳压器。
新产品详情

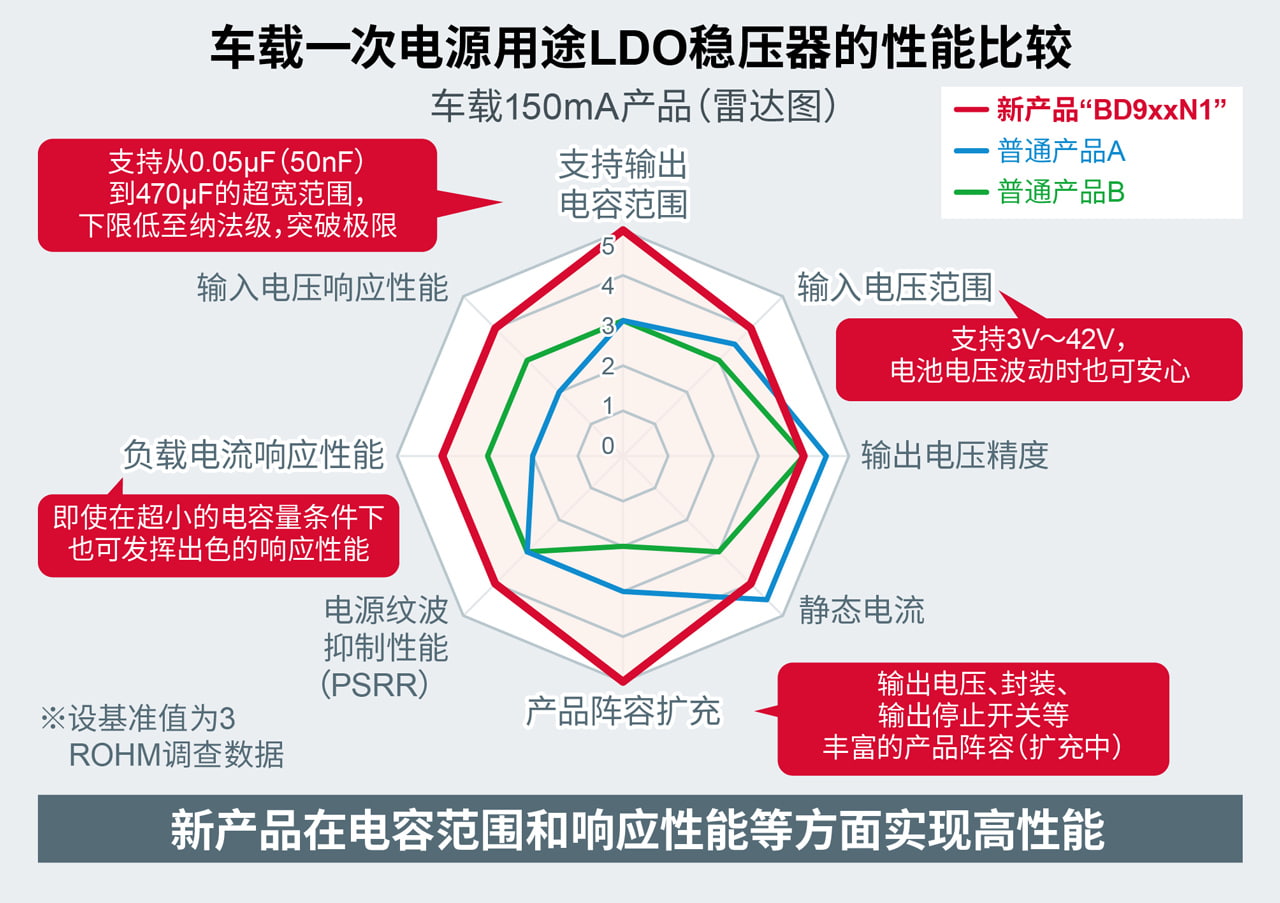

“BD9xxN1系列”是车载一次LDO系列新产品，满足车载产品125℃以上工作和汽车电子产品可靠性标准“AEC-Q100”的要求，也满足一次电源输入电压40V以上等基本要求。利用新搭载的超稳定控制技术“Nano Cap™”，新产品能够支持不到普通产品1/10的100nF输出电容量，而且，即使在输入电压和负载电流波动时，也能实现应用产品要求的稳定性（输出电压波动在100mV以内：负载电流波动1mA⇔50mA/1µ秒时）。围绕支持输出电容范围和响应性能，提供各项性能均衡的业界高性能产品。
应用示例
◇燃油喷射系统（FI）和胎压监测系统（TPMS）等动力总成系统
◇车身控制模块（BCM）等车身系统
◇仪表盘、平视显示器（HUD）等信息娱乐系统
除了车载一次电源应用之外，还适用于其他更广泛的应用领域。
支持工具

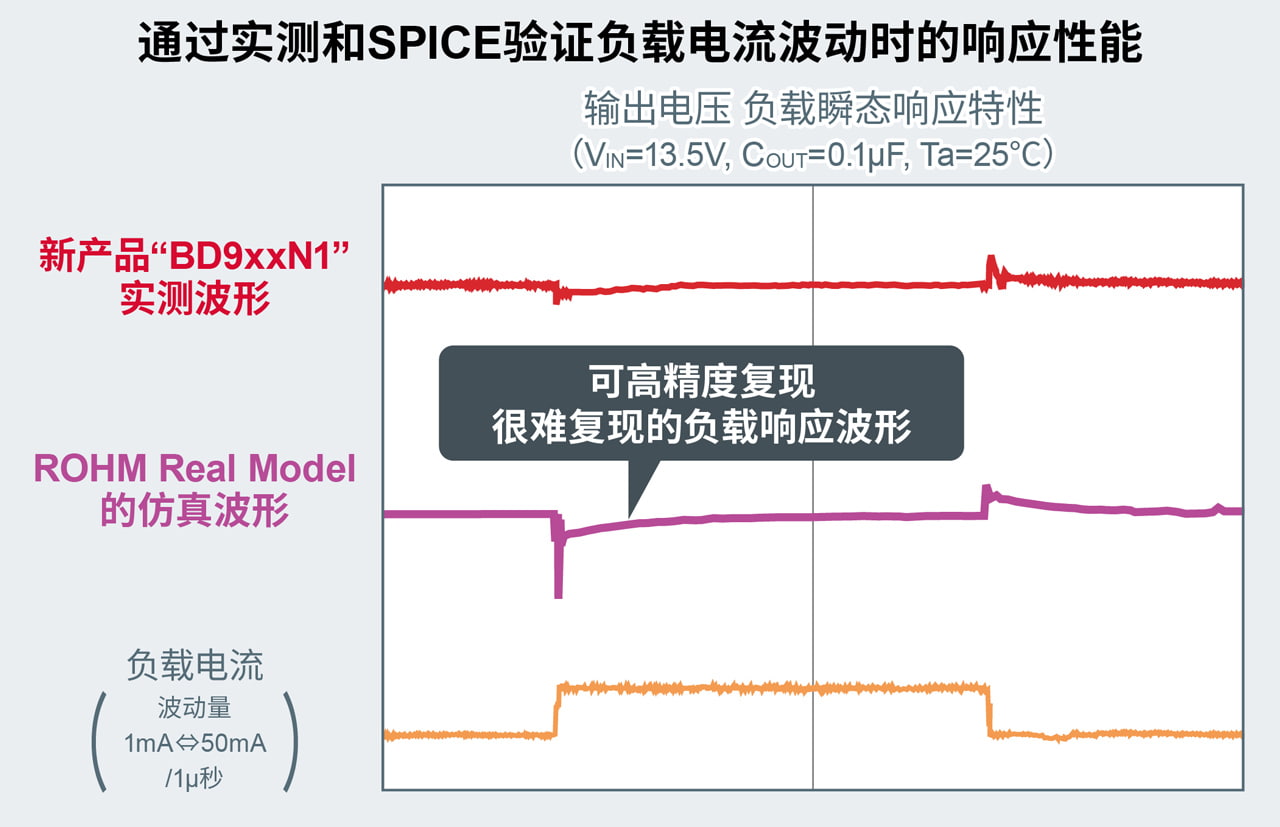

ROHM提供高精度SPICE模型“ROHM Real Model”，在新产品验证用的仿真模型中，利用ROHM自有的建模技术，忠实地再现了实际IC的电气特性和温度特性，可使仿真值与IC实物的值完全一致。通过可靠的验证，可有效防止实际试制后的返工等情况发生，有助于提高应用产品的开发效率。
这种SPICE模型可通过以下的ROHM官网链接查看：
