BU18JA3DG-C
300mA 1.8V, CMOS 车载用LDO稳压器
BU18JA3DG-C
300mA 1.8V, CMOS 车载用LDO稳压器
BUxxJA3DG-C系列是适用于车载应用的低功耗线性稳压器。该系列IC的耐压为6.5V，输出电流为300mA，消耗电流为37µA(Typ)，输出电压精度为±2%，适用于需要低消耗电流的应用。产品具有输出关断功能，当在EN引脚上施加HIGH电压时，IC的输出ON，当施加LOW电压时，IC的输出OFF。另外，本系列IC还内置过电流保护电路，可防止输出短路等导致的IC损坏；内置过热保护电路，可防止IC因过负载状态等导致的热损坏。其输出相位补偿电容可使用低ESR的陶瓷电容器。
主要规格
功能安全:
特性：
ch
1
Withstand Voltage (Max.)[V]
6.5
Vin(Min.)[V]
1.7
Vin(Max.)[V]
6
Iout(Max.)[A]
0.3
Vout Type
Fixed
Vout Accuracy
±2.0%
Circuit Current[mA]
0.037
Dropout Voltage (Typ.)[V]
0.33(Io=300mA)
Ripple Rejection [dB]
60
Load Regulation[mV]
15
Output Capacitor[µF]
0.47
Shutdown Function
Yes
Thermal Shut-down
Yes
Over Current Protection
Yes
Over Voltage Protection
No
Under Voltage Lock Out
No
Discharge Function
Yes
Soft Start
No
Operating Temperature (Min.)[°C]
-40
Operating Temperature (Max.)[°C]
125
Common Standard
AEC-Q100 (Automotive Grade)
特点：
- AEC-Q100 Qualified(Grade 1)
- Output Shutdown Function (EN Function)
- Over Current Protection (OCP)
- Thermal Shutdown Protection (TSD)
产品概要
背景
近年来，在汽车领域，随着事故防止和自动驾驶技术的创新，对安全性能的要求日益提高。与此同时，车载ADAS中搭载的传感器和雷达的性能越来越高（为提高处理能力而提高电流、为省电而降低电压），这就要求向它们供电的电源IC尺寸更小，并能支持更大的电流。

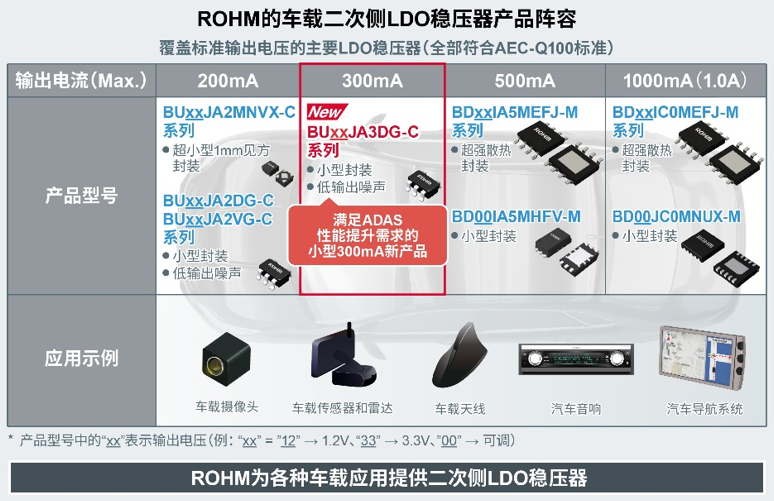

ROHM利用所拥有的DC-DC转换器IC和LDO稳压器丰富的产品阵容，为汽车领域的ECU（电子控制单元）和ADAS等广泛的车载应用提供节能和小型化解决方案。为了满足性能日益提升的ADAS传感器等的电源需求，此次ROHM又开发出在输出电流方面表现出色的低输出噪声小型LDO稳压器系列产品。

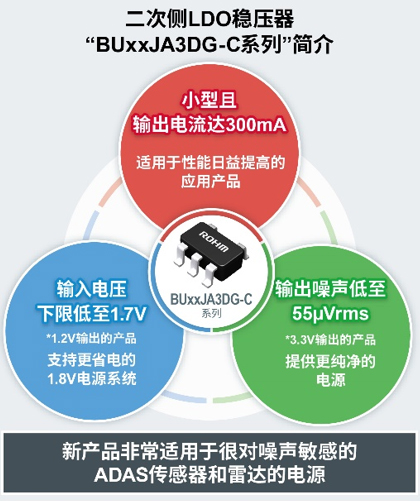

概要
“BUxxJA3DG-C系列”作为针对车载领域的二次侧电源应用而开发的LDO稳压器，满足应用产品对小尺寸、标准输出电压扩展等方面的基本要求。此外，尽管产品尺寸非常小（2.9mm×2.8mm），却支持高达300mA的输出电流，同时还覆盖了下限低至1.7V的输入电压范围，这在同等LDO系列中是很少见的，所以产品也适用于1.8V的电源系统。不仅如此，在输出噪声较低的LDO稳压器中，其噪声仅为55µVrms，比普通产品低约40%（输出电压为3.3V的产品相比），可用于需要更纯净电源的应用，有助于ADAS传感器和雷达等的小型化和性能提升。
应用示例
◇传感器、雷达、摄像头等车载ADAS系统相关
◇仪表盘、抬头显示器（HUD）等信息娱乐系统相关
适用于对噪声敏感的车载产品的二次侧电源以及其他广泛的应用领域。
