视频接口
视频接口用来根据SoC（System-on-a-chip）的输入输出格式，对Analog/LVDS/MIPI等各种格式的视频信号进行转换。
可消除视频信号和SoC规格之间的差异，使系统配置更容易。
| Products | Product Brief | Feature | Operating Temperature (℃) |
Package | Automotive Grade |
|---|---|---|---|---|---|
| Inteface Bridge | INQUIRY | LVTTL, LVDS, MIPI CSI-2 to LVTTL, LVDS, MIPI CSI-2 | -40 to +105 | WQFN64 | 〇 |
| MIPI Virtual Channel outputs | |||||
| MIPI CSI-2 to MIPI CSI-2 | -40 to +85 | TQFP100 | 〇 | ||
| MIPI Virtual Channel input/outputs | |||||
| LVDS, MIPI CIS-2/DSI to MIPI DSI/CSI-2, eDP | -40 to +85 | WQFN64 | 〇 | ||
| Video Decoder 具体请查看产品系列 “视频编码器” |
INQUIRY | CVBS, Compoent to LVTTL, MIPI CSI-2 | -40 to +85 | TQFP48 | 〇 |
| -40 to +105 | WQFN32 | ||||
| TQFP64 | |||||
| HD-ACT to LVTTL, MIPI CSI-2 | -40 to +105 (T.B.D) |
WQFN36 | 〇 | ||
| Video Encoder 具体请查看产品系列 “视频编码器” |
INQUIRY | LVTTL to CVBS | -40 to +85 | TQFP48 | 〇 |
| LVTTL, MIPI CSI-2 to HD-ACT | -40 to +105 (T.B.D) |
WQFN40 |
欢迎联系我们了解详情，我们将为您提供满意的产品解决方案。
视频接口LVTTL / LVDS / MIPI
概 要

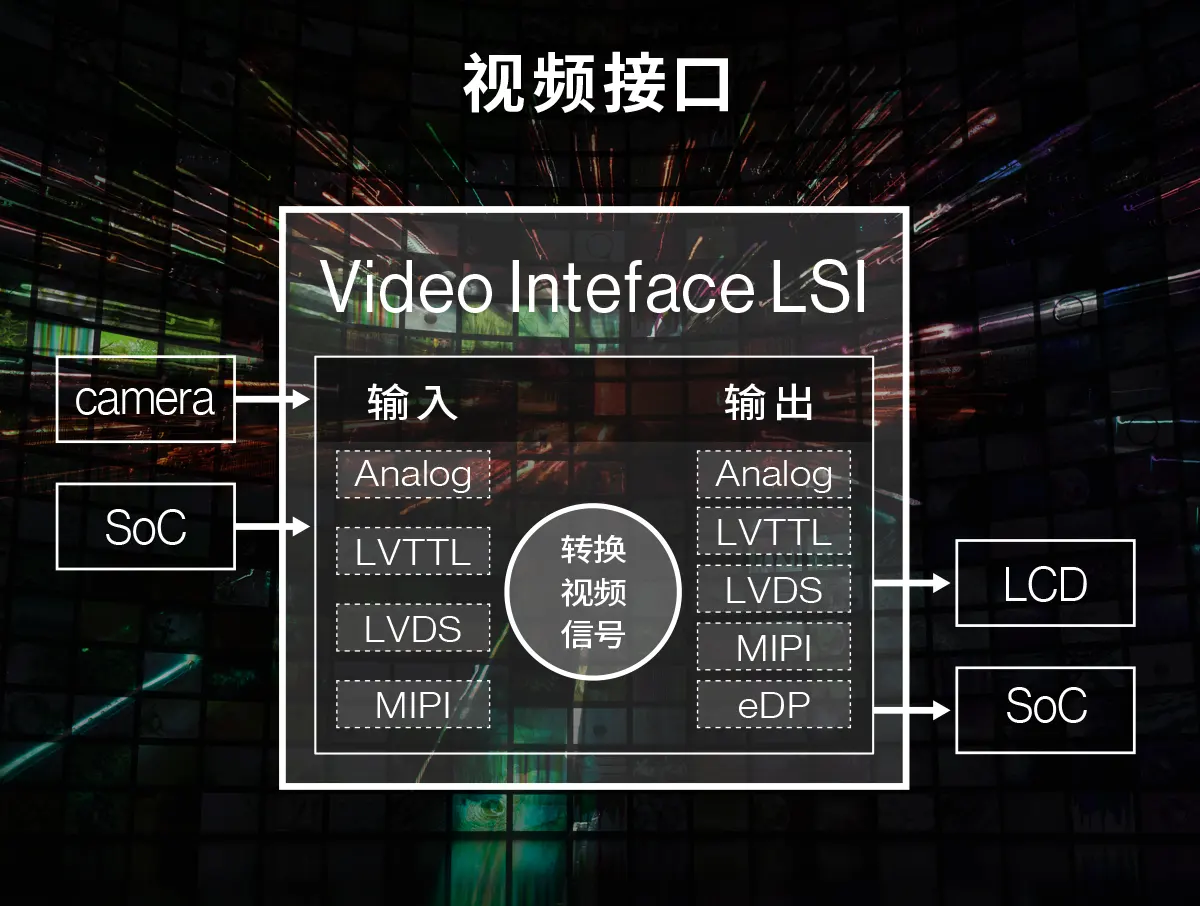

LAPIS TECHNOLOGY™的视频接口LSI支持Analog、LVTTL、LVDS、MIPI等各种视频信号格式转换可消除视频输入设备（车载摄像头、行车记录仪等）、SoC（System-on-Chip）、LCD面板之间的视频信号格式差异，使系统构建更容易。
未来，ROHM计划推出支持高分辨率模拟和eDP接口的产品。
产品特点
LAPIS TECHNOLOGY™的丰富产品阵容中拥有各具特色的视频接口LSI产品。
- 支持Analog、LVTTL、LVDS、MIPI CSI-2/DSI、eDP等多种接口转换
- 支持更大的面板和更高的分辨率（6K）
采用eDP 5.4Gbps/lane - 可应对SoC输入/输出端口不足的问题
采用MIPI CSI-2（支持4个虚拟通道） - 通过模拟传输实现高清视频显示
采用LAPIS TECHNOLOGY™自有的HD-ACT（High Definition-Analog Composite Transport）技术
支持转换的视频信号格式
● 量产中 〇 开发中
| Input | ||||||||
| Output | ||||||||
| High Definition CVBS (**)HD-ACT |
CVBS | Component | LVTTL | LVDS(OLDI) | MIPI CSI-2 | MIPI DSI | eDP | |
| High Definition CVBS (**)HD-ACT |
〇 | 〇 | ||||||
| CVBS | ● | ● | ||||||
| Component | ● | |||||||
| LVTTL | 〇 | ● | ● | 〇 | ● | |||
| LVDS(OLDI) | ● | ● | ● | 〇 | 〇 | |||
| MIPI CSI-2 | 〇 | ● | ● | ● | 〇 | 〇 | ||
| MIPI DSI | 〇 | 〇 | 〇 | |||||
⋆HD-ACT(High Definition-Analog Composite Transport)技术
应用领域
LAPIS TECHNOLOGY™的视频接口LSI适用于车载摄像头、行车记录仪、CID、仪表盘等车载影像设备以及可视对讲门禁系统等消费电子设备。
