什么是二极管? 高频二极管

■引脚二极管举例

结构 符号 用途・特征
图 - 高频二极管结构 图 - 高频二极管符号
  • 高频信号开关→手机等
  • 衰减器和AGC 电路用可变电阻元件
    AGC: Automatic Gain Control(自动增益控制)
  • 二极管中引脚间电容 (CT) 最小

由电阻值高的I型半导体制成,其特点是引脚间电容(CT)非常小。正向电压条件下,具有可变电阻特性,反向电压条件下,具有电容器特性。利用其高频特性(引脚间电容小,因此对通信线没有影响),作为高频信号开关(带天线的移动设备),衰减器,AGC电路用可变电阻元件使用。

正向电压 反向电压
图 - 正向电压:电荷存储→电阻率下降 图 - 反向电压:接合P层和N层,则空穴与电子结合,在界面形成电气特性为中性的耗尽层。
正向电压条件下为可变电阻
可变电阻
反向电压条件下为电容器
电容器

引脚间电容 (CT) ?

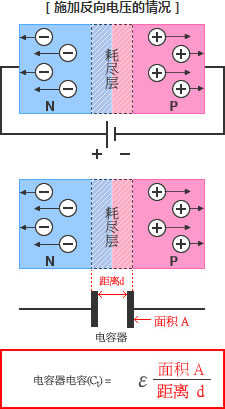

二极管引脚间施加反向电压时,存储的电荷量称为引脚间电容(CT)。接合P层和N层,则空穴与电子结合,在界面形成电气特性为中性的耗尽层。 耗尽层起到寄生电容器的作用,其电容值(CT) 与PN结的面积成正比,与距离 (d) 成反比。距离由P层、N层浓度等因素设计而成。向二极管施加电压,则耗尽层扩大,CT下降。 根据使用的应用不同,其要求的CT值不同。

引脚间电容 (CT) ?尽层。
特点
  • 耗尽层越宽(d大)CT越低。
活用Si(硅)功率器件特征的应用事例

引脚二极管数据表下载
