什么叫SiC功率器件？SiC-MOSFET
1. 器件结构和特征
Si材料中越是高耐压器件，单位面积的导通电阻也越大（以耐压值的约2~2.5次方的比例增加），因此600V以上的电压中主要采用IGBT（绝缘栅极双极型晶体管）。
IGBT通过电导率调制，向漂移层内注入作为少数载流子的空穴，因此导通电阻比MOSFET还要小，但是同时由于少数载流子的积聚，在Turn-off时会产生尾电流，从而造成极大的开关损耗。
SiC器件漂移层的阻抗比Si器件低，不需要进行电导率调制就能够以MOSFET实现高耐压和低阻抗。
而且MOSFET原理上不产生尾电流，所以用SiC-MOSFET替代IGBT时，能够明显地减少开关损耗，并且实现散热部件的小型化。
另外，SiC-MOSFET能够在IGBT不能工作的高频条件下驱动，从而也可以实现无源器件的小型化。

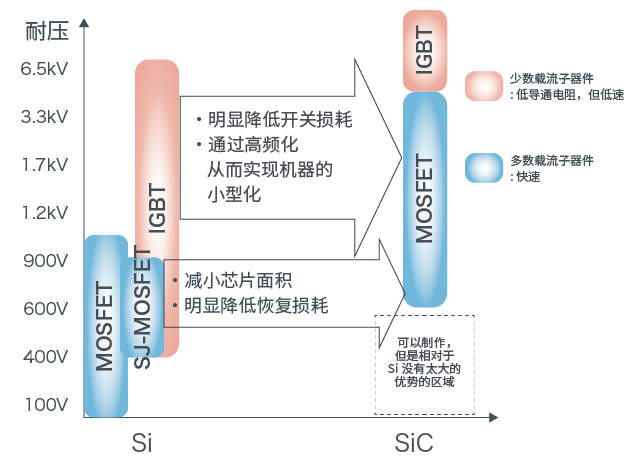

与600V~900V的Si-MOSFET相比，SiC-MOSFET的优势在于芯片面积小（可实现小型封装），而且体二极管的恢复损耗非常小。
主要应用于工业机器电源、高效率功率调节器的逆变器或转换器中。
2. 标准化导通电阻
SiC的绝缘击穿场强是Si的10倍，所以能够以低阻抗、薄厚度的漂移层实现高耐压。
因此，在相同的耐压值情况下，SiC可以得到标准化导通电阻（单位面积导通电阻）更低的器件。
例如900V时，SiC-MOSFET的芯片尺寸只需要Si-MOSFET的35分之1、SJ-MOSFET的10分之1，就可以实现相同的导通电阻。
不仅能够以小封装实现低导通电阻，而且能够使门极电荷量Qg、结电容也变小。
SJ-MOSFET只有900V的产品，但是SiC却能够以很低的导通电阻轻松实现1700V以上的耐压。
因此，没有必要再采用IGBT这种双极型器件结构（导通电阻变低，则开关速度变慢），就可以实现低导通电阻、高耐压、快速开关等各优点兼备的器件。
3. VD - ID特性

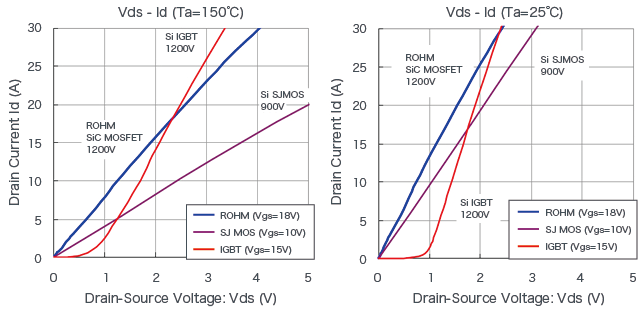

SiC-MOSFET与IGBT不同，不存在开启电压，所以从小电流到大电流的宽电流范围内都能够实现低导通损耗。
而Si-MOSFET在150°C时导通电阻上升为室温条件下的2倍以上，与Si-MOSFET不同，SiC-MOSFET的上升率比较低，因此易于热设计，且高温下的导通电阻也很低。
4. 驱动门极电压和导通电阻
SiC-MOSFET的漂移层阻抗比Si-MOSFET低，但是另一方面，按照现在的技术水平，SiC-MOSFET的MOS沟道部分的迁移率比较低，所以沟道部的阻抗比Si器件要高。
因此，越高的门极电压，可以得到越低的导通电阻（VCS=20V以上则逐渐饱和）。
如果使用一般IGBT和Si-MOSFET使用的驱动电压VGS=10~15V不能发挥出SiC本来的低导通电阻的性能，所以为了得到充分的低导通电阻，推荐使用VGS=18V左右进行驱动。
