什么是电阻器？ 焊接裂纹引起的贴片电阻器的阻值误差
为什么会发生焊接裂纹？
贴片电阻器用焊锡贴装于电路板上，并在各种环境下使用。有时还在100°C以上高温环境或-40°C低温环境下使用。

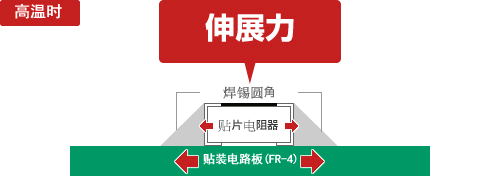

厚膜贴片电阻以氧化铝电路板为支撑， 与贴装电路板的代表性材料FR-4（玻璃环氧树脂），在温度变化引起的收缩度（热膨胀系数）方面有差异。重复温度循环时，该差异转变为应力，在结合两者的焊锡圆角接合处可能产生裂纹。
| 材料 | 热膨胀系数 (10-6/℃) |
|---|---|
| 氧化铝 | 7.1 |
| FR-4 （玻璃环氧树脂） |
14 |
※因是图片缘故，作了突出性表述。
※厚膜贴片电阻的图片。
这是贴片电阻器收缩产生的应力，因此电极间距大，即芯片尺寸越大对芯片越不利。
缩短电极间距，即缩小芯片尺寸，则可以避免焊接裂纹发生。但是…
芯片大小、额定功率、元件最高电压等特性值都是权衡后的数值。
小尺寸的特性值比大尺寸的特性值低。
不降低额定功率等规格的基础上，希望解决焊接裂纹问题，提高接合可靠性！
希望芯片尺寸的扩大，不会引起接合可靠性下降，还能提高额定功率！

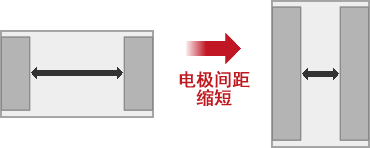

长边电极型产品可以在不改变尺寸的条件下缩短电极间距。
实际实施温度循环测试后，没出现焊接裂纹。
测试条件: JIS C 5201-1 sec4.遵循9个标准
Condition: -40°C: 30min / +125°C: 30min
气层 3000 cyc
Test Board: FR-4
Solder: Sn/3.0Ag/0.5Cu (t = 0.100mm)
采用长边电极结构，增加了散热路径。
因此与通用产品相比，额定功率高。
| 尺寸 | LTR系列 | MCR系列 |
|---|---|---|
| 2012mm [0805inch] |
0.25W
|
0.125W |
| 3216mm [1206inch] |
0.75W
|
0.25W |
| 5025mm [2010inch] |
1W
|
0.5W |
| 6432mm [2512inch] |
2W
|
1W |
长边电极LTR系列可以解决焊接裂纹问题，还能提高额定功率。
另外，还确保了抗浪涌特性，是可靠性方面优异的产品。
浪涌引起的厚膜贴片电阻器损坏
产品阵容
| 品名 | 尺寸 略称 |
额定功率 (70°C) |
元件 最高 电压(V) |
电阻值 公差 |
电阻温度 系数 (ppm/°C) |
电阻值範囲 | 工作温度 范围(°C) |
车载适用 (AEC- Q200) |
|---|---|---|---|---|---|---|---|---|
| LTR10 | 2012 | 1/4W (0.25W) |
150 | J (±5%) | ±200 | 1Ω～1MΩ (E24系列) | -55~ ＋155 |
Yes |
| F (±1%) | ±100 | 1Ω~1MΩ (E24,96系列) | ||||||
| D (±0.5%) | ±100 | 10Ω~1MΩ (E24,96系列系列) | ||||||
| LTR18 | 3216 | 3/4W (0.75W) |
200 | J (±5%) | ±200 | 1Ω~1MΩ (E24系列) | Yes | |
| F (±1%) | ±100 | 1Ω~1MΩ (E24,96系列) | ||||||
| D (±0.5%) | ±100 | 10Ω~1MΩ (E24,96系列) | ||||||
| LTR50 | 5025 | 1W | 200 | J (±5%) | ±200 | 1Ω~1MΩ (E24系列) | Yes | |
| F (±1%) | ±100 | 1Ω~1MΩ (E24,96系列) | ||||||
| D（±0.5%） | ±100 | 10Ω~1MΩ (E24,96系列) | ||||||
| LTR100 | 6432 | 2W | 200 | J (±5%) | ±200 | 1Ω~1MΩ (E24系列) | Yes | |
| F (±1%) | ±100 | 1Ω~1MΩ (E24,96系列) | ||||||
| D (±0.5%) | ±100 | 10Ω~1MΩ (E24,96系列) |
＊1 关于支持大功率方面，请另行垂询。
※E24：标准产品／E96：收到订单后生产的产品
