贴片电阻器的规格使用了引脚温度降额技术的大功率保证

关于引脚温度降额

以往的额定功率保证是基于环境温度来规定的。当在超过额定环境温度的条件下使用产品时，需要根据功率降额曲线来降低功率，称之为“环境温度降额”。

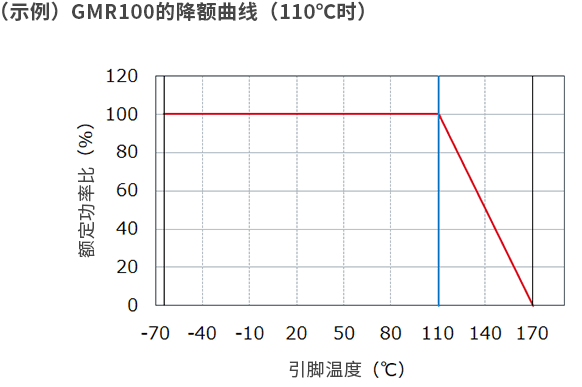

而“引脚温度降额”并不是根据环境温度来规定这种功率降额曲线的，
而是通过施加功率时的产品引脚温度来规定的。
能够100%施加产品额定功率时的最高产品引脚温度值称为“额定引脚温度”。
额定引脚温度还取决于产品系列和尺寸，在某些情况下还取决于电阻值。

引脚温度降额的优点

贴片电阻器的温升情况因安装元器件的电路板的散热性能而异。由于应用产品的小型化和高密度安装趋势，使得散热性能出色的电路板越来越普及。通过使用散热性能良好的电路板，可以降低引脚部位的温度，使产品能够获得更高的保证功率，从而使产品可以在更高的功率下使用。

引脚温度的测量位置

引脚温度的测量位置取决于产品类型。
需要考虑使用热电偶进行温度测量时的稳定性。

电流检测⽤贴片电阻器数据表下载

下一页面将简要介绍电阻温度系数。
